Cuscinetto a sfera di spinta a direzione singola

Komel Bearing Co., Ltd è uno dei principali produttori di cuscinetti a sfera di spinta a direzione singola in Cina. Siamo stati specializzati nel cuscinetto presentato per molti anni. I nostri prodotti hanno un buon vantaggio dei prezzi e abbiamo esportato i nostri cuscinetti in molti mercati. Non vediamo l'ora di diventare il tuo partner a lungo termine in Cina.

Invia richiesta

Descrizione del prodotto

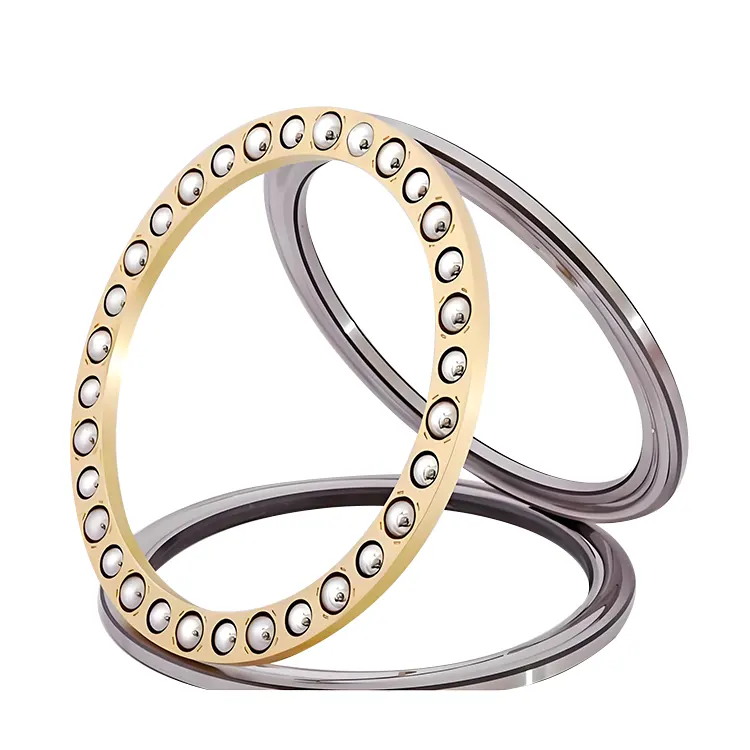

I cuscinetti a sfera di spinta a direzione singola dell'azienda Komel sono composti da tre parti: la lavatrice alloggiante, la rondella dell'albero e il gruppo a sfera e gabbia. La parte che collabora con l'albero è chiamata rondella dell'albero e la parte che collabora con l'edilizia abitativa è chiamata rondella abitativa. Le palline rotolano tra la rondella dell'albero e la rondella di alloggiamento. Il cuscinetto a sfera di spinta a direzione singola viene utilizzato per mantenere la posizione delle palline per impedire loro di scontrarsi e sfregamenti l'uno contro l'altro. Questi cuscinetti possono sostenere un carico assiale a direzione singola e possono limitare lo spostamento assiale dell'albero e l'alloggiamento in una direzione. Hanno una vasta gamma di campi di applicazione e sono utilizzati principalmente in ganci per gru, pompe per acqua verticale, centrifughe verticali, jack e riduttori a bassa velocità.

Parametro (specifica)

Numero modello	Diametro interno	Diametro esterno	Larghezza
BA 3	3	8	3.5
BA 4	4	10	4
BA 5	5	12	4
BA 6	6	14	5
BA 7	7	17	6
BA 8	8	19	7
BA 9	9	20	7
51100	10	24	9
51200	10	26	11
51101	12	26	9
51201	12	28	11
51102	15	28	9
51202	15	32	12
51103	17	30	9
51203	17	35	12
51104	20	35	10
51204	20	40	14
51105	25	42	11
51205	25	47	15
51305	25	52	18
51405	25	60	24
51106	30	47	11
51206	30	52	16
51306	30	60	21
51406	30	70	28
51107	35	52	12
51207	35	62	18
51307	35	68	24
51407	35	80	32
51108	40	60	13
51208	40	68	19
51308	40	78	26
51408	40	90	36
51109	45	65	14
51209	45	73	20
51309	45	85	28
51409	45	100	39
51110	50	70	14
51210	50	78	22
51310	50	95	31
51410	50	110	43
51111	55	78	16
51211	55	90	25
51311	55	105	35
51411	55	120	48
51112	60	85	17
51212	60	95	26
51312	60	110	35
51412 m	60	130	51
51113	65	90	18
51213	65	100	27
51313	65	115	36
51413 m	65	140	56
51114	70	95	18
51214	70	105	27
51314	70	125	40
51414 m	70	150	60
51115	75	100	19
51215	75	110	27
51315	75	135	44
51415 m	75	160	65
51116	80	105	19
51216	80	115	28
51316	80	140	44
51416 m	80	170	68
51117	85	110	19
51217	85	125	31
51317	85	150	49
51417 m	85	180	72
51118	90	120	22
51218	90	135	35
51318	90	155	50
51418 m	90	190	77
51120	100	135	25
51220	100	150	38
51320	100	170	55
51420 m	100	210	85
51122	110	145	25
51222	110	160	38
51322 m	110	190	63
51422 m	110	230	95
51124	120	155	25
51224	120	170	39
51324 m	120	210	70
51424 m	120	250	102
51126	130	170	30
51226	130	190	45
51326 m	130	225	75
51426 m	130	270	110
51128	140	180	31
51228	140	200	46
51328 m	140	240	80
51428 m	140	280	112
51130 m	150	190	31
51230 m	150	215	50
51330 m	150	250	80
51430 m	150	300	120
51132 m	160	200	31
51232 m	160	225	51
51332 m	160	270	87
51134 m	170	215	37
51234 m	170	240	55
51334 m	170	280	87
51136 m	180	225	34
51236 m	180	250	56
51336 m	180	300	95
51138 m	190	240	37
51238 m	190	270	62
51338 m	190	320	105
51140 m	200	250	37
51240 m	200	280	62
51340 m	200	340	110
51144 m	220	270	37
51244 m	220	300	63
51148 m	240	300	45
51248 m	240	340	78
51152 m	260	320	45
51252 m	260	360	79
51156 m	280	350	53
51256 m	280	380	80
51160 m	300	380	62
51260 m	300	420	95
51164 m	320	400	63
51264 f	320	440	95
51168 m	340	420	64
51268 f	340	460	94
51172 f	360	440	65
51272 f	360	500	110
51176 f	380	460	65
51276 f	380	520	112
51180 f	400	480	65
51184 f	420	500	65
51188 f	440	540	80
51192 f	460	560	80
51196 f	480	580	80
511/500 f	500	600	80
511/530 f	530	640	85
511/560 f	560	670	85
511/600 f	600	710	85
511/630 f	630	750	95
511/670 f	670	800	105
53201+U 201	12	28	13
53202+U 202	15	32	15
53203+U 203	17	35	15
53204+U 204	20	40	17
53205+U 205	25	47	19
53206+U 206	30	52	20
53306+U 306	30	60	25
53207+U 207	35	62	22
53307+U 307	35	68	28
53208+U 208	40	68	23
53308+U 308	40	78	31
53408+U 408	40	90	42
53209+U 209	45	73	24
53309+U 309	45	85	33
53210+U 210	50	78	26
53310+U 310	50	95	37
53410+U 410	50	110	50
53211+U 211	55	90	30
53311+U 311	55	105	42
53411+U 411	55	120	55
53212+U 212	60	95	31
53312+U 312	60	110	42
53412 M+U 412	60	130	58
53213+U 213	65	100	32
53313+U 313	65	115	43
53214+U 214	70	105	32
53314+U 314	70	125	48
53414 M+U 414	70	150	69
53215+U 215	75	110	32
53315+U 315	75	135	52
53415 M+U 415	75	160	75
53216+ U 216	80	115	33
53316+U 316	80	140	52
53217+ U217	85	125	37
53317+U 317	85	150	58
53218+U 218	90	135	42
53318+U 318	90	155	59
53418 M+U 418	90	190	88
53220+U 220	100	150	45
53320+U 320	100	170	64
53420 M+U 420	100	210	98
53222+U 222	110	160	45
53322 M+U 322	110	190	72
53224+U 224	120	170	46
53324 M+ U324	120	210	80
53226+U 226	130	190	53
53228+U 228	140	200	55

Suffissi

1. Classi di accuratezza

P0: tolleranza ordinaria, che è il grado di tolleranza più comunemente usato per i cuscinetti a sfera di spinta. È adatto per scenari di applicazione industriale generale e viene utilizzato nella maggior parte delle normali attrezzature meccaniche per soddisfare i requisiti di accuratezza di base.

P6: un livello superiore a P0, solitamente utilizzato per l'apparecchiatura con determinati requisiti per l'accuratezza della rotazione, come il sistema di alimentazione delle macchine utensili, ecc., Che può rendere il funzionamento dell'apparecchiatura più stabile e ridurre le vibrazioni e il rumore.

P5: l'accuratezza è superiore a P6 e viene spesso utilizzata in apparecchiature meccaniche ad alta precisione, come il mandrino di macchine utensili di precisione, strumenti di misurazione, ecc., Che può garantire il funzionamento ad alta precisione dell'apparecchiatura.

2. Classi di cancellazione

C1: indica che l'autorizzazione radiale del cuscinetto è inferiore al gruppo ordinario, che è adatto per occasioni con requisiti rigorosi in merito al gioco e alla vestibilità ravvicinata, come alcuni sistemi di mandrino ad alta precisione.

C2: la liquidazione è inferiore al gruppo ordinario, ma più grande del gruppo C1, e viene utilizzata in alcuni scenari di applicazione con determinate restrizioni alla clearance, ma non così severa come C1.

C3: il gioco è maggiore del gruppo ordinario. Viene spesso utilizzato in situazioni in cui il cuscinetto cambierà notevolmente di dimensioni a causa dell'aumento della temperatura durante il funzionamento. Può evitare che il cuscinetto si blocchi a causa dell'espansione termica.

3. Materiali in gabbia

M: indica che il materiale della gabbia è in ottone. Le gabbie in ottone hanno una buona resistenza e resistenza all'usura e sono adatte per condizioni di lavoro con velocità elevate e carichi medi.

F: indica gabbie solide in acciaio, elementi rotanti guidati

TN: di solito indica gabbie in nylon. Le gabbie in nylon hanno un peso leggero, buoni nell'auto-lubrificazione e a basso rumore. Sono adatti per cuscinetti a sfera di spinta ad alta velocità.

Applicazione

Gancio della gru: quando la gru solleva oggetti pesanti, il gancio è sottoposto a una grande forza di trazione assiale. Il cuscinetto a sfera di spinta può garantire il posizionamento assiale e la flessibilità di rotazione del gancio.

Pompa dell'acqua verticale: l'albero della pompa dell'acqua verticale è principalmente sottoposto a forza assiale durante il funzionamento. Il cuscinetto a sfera di spinta può supportare il peso dell'albero e resistere alla spinta assiale generata dalla girante.

Centrifuga verticale: viene utilizzato per separare particelle solide in liquidi o liquidi di diverse densità. Il suo albero è sottoposto a un grande carico assiale quando si ruota ad alta velocità. Il cuscinetto a sfera di spinta può garantire il funzionamento stabile dell'albero.

Jack: Quando si solleva oggetti pesanti, il jack deve resistere all'enorme pressione assiale. Il cuscinetto a sfera di spinta può rendere l'azione di sollevamento del jack più stabile e può resistere al carico assiale.

Riduciatore a bassa velocità: in alcuni dispositivi di trasmissione a bassa velocità che devono ridurre la velocità e aumentare la coppia, il cuscinetto a sfera di spinta può resistere alla forza assiale e garantire la levigatezza della trasmissione.
