Cuscinetto a sfera per scanalature profonde a doppia fila

Komel Bearing Co., Ltd. è uno dei principali produttori di cuscinetti a sfera per scanalature a doppia fila e fornitore in Cina. Siamo stati specializzati nel cuscinetto presentato per molti anni. I nostri prodotti hanno un buon vantaggio dei prezzi e abbiamo esportato i nostri cuscinetti in molti mercati. Non vediamo l'ora di diventare il tuo partner a lungo termine in Cina.

Invia richiesta

Descrizione del prodotto

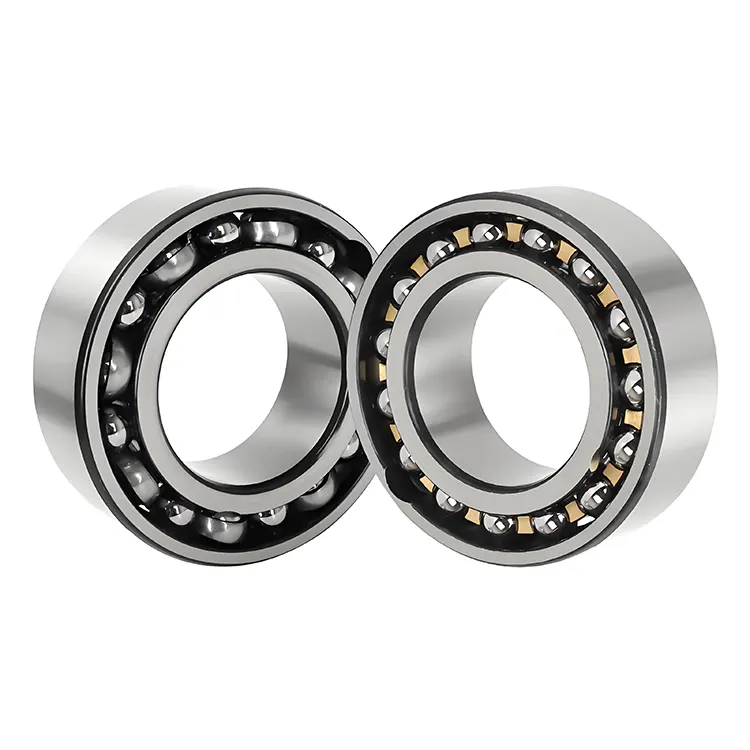

I cuscinetti a sfera per scanalature profondi a doppia fila prodotte da Komel sono composte da un anello interno, un anello esterno, due file di sfere in acciaio e due gabbie di nylon. Non hanno lacune di palla e una struttura compatta. I nostri cuscinetti a sfera per scanalature profondi a doppia riga hanno una forte capacità di carico radiale: la capacità di carico radiale è di circa 1,62 volte quella di un cuscinetto a sfera di scanalatura a fila singola delle stesse dimensioni, adatto a scenari ad alto carico. Può resistere ai carichi assiali in entrambe le direzioni, ma il carico assiale puro non supera 0,5 volte il carico statico nominale (cioè omace), altrimenti la vita sarà notevolmente ridotta. L'errore angolare ammissibile tra gli anelli interni ed esterni è solo 2 minuti di arco, che causerà rumore, aumento dell'usura e vita abbreviata.

Parametro (specifica)

Numero modello	Diametro interno	Diametro esterno	Larghezza
4200 ATN9	10	30	14
4201 ATN9	12	32	14
4202 ATN9	15	35	14
4203 ATN9	17	40	16
4204 ATN9	20	47	18
4205 ATN9	25	52	18
4206 ATN9	30	62	20
4207 ATN9	35	72	23
4208 ATN9	40	80	23
4209 ATN9	45	85	23
4210 ATN9	50	90	23
4211 ATN9	55	100	25
4212 ATN9	60	110	28
4213 ATN9	65	120	31
4214 ATN9	70	125	31
4215 ATN9	75	130	31
4216 ATN9	80	140	33
4217 ATN9	85	150	36
4218 ATN9	90	160	40
4220 ATN9	100	180	46
4301 ATN9	12	37	17
4302 ATN9	15	42	17
4303 ATN9	17	47	19
4304 ATN9	20	52	21
4305 ATN9	25	62	24
4306 ATN9	30	72	27
4307 ATN9	35	80	31
4308 ATN9	40	90	33
4309 ATN9	45	100	36
4310 ATN9	50	110	40
4311 ATN9	55	120	43
4312 ATN9	60	130	46
4313 ATN9	65	140	48
4314 ATN9	70	150	51
4315 ATN9	75	160	55

Suffissi

1. Tipi di sigillazione/protezione della polvere

Suffisso	Senso	Esempio
Z	Coperchio di polvere a piastra in acciaio singolo (non contatto, protezione da polvere moderata)	6203-Z.
2Z	Doppi coperchi per polvere di piastra in acciaio	6008-2Z
RZ	Singola guarnizione in gomma a bassa frizione (non contatto, buona resistenza all'olio/polvere)	6205-RZ
2RZ	Doppio guarni di gomma a bassa frizione	6302-2RZ
RSL	SEECO a bassa frizione (design SKF, per cuscinetti di piccole dimensioni)	6004-RSL
2rsl	Doppio sigillo a bassa frizione	6206-2rsl
RSH	Sigillo in gomma a contatto singolo (attrito più alto, protezione eccellente)	6303-RSH
2rsh	Guarni di gomma a doppio contatto	6207-2rsh

2. Classi di autorizzazione

Suffisso	Senso	Esempio
C0	Spazio normale (predefinito, omesso)	6200
C2	Spazio inferiore alla classe normale	6305-C2
C3	Clearance più grande della classe normale	6008-C3
C4	Spazio più grande della classe C3	6210-C4
C5	Liberizzazione massima	6312-C5

3. Classi di precisione

Suffisso	Senso	Esempio
P0	Accuratezza normale (predefinita, omesso)	6203
P6	Accuratezza superiore a P0 (Classe ISO 6)	6006-P6
P5	Alta precisione (Classe ISO 5)	6204-P5
P4	Precisione ultra-alta (Classe ISO 4, per apparecchiature di precisione)	6302-P4

4. Materiali in gabbia

Suffisso	Senso	Esempio
M	Gabbia solida in ottone (Guidata a sfera)	6205-m
Tb	Cage del tubo laminato fenolico (anello interno)	6303-TB
L	Cage in lega leggera	6007-L

5. Località scanalatura/anello

Suffisso	Senso	Esempio
N	Anello esterno con scanalatura di localizzazione	6206-N
Nr	Anello esterno con ramo di localizzazione + anello di fissaggio	6304-nr
Znr	Coperchio di polvere singolo + anello esterno di localizzazione della scanalatura + anello di fissaggio	6208-Znr

6. Design speciali

Suffisso	Senso	Esempio
S0	Temperatura ad alta temperatura (resistente a 150 ℃)	6210-S0
S1	Resistente a 200 ℃	6305-S1
VA208	Cuscinetto ad alta temperatura (gabbia di grafite + fosfating del manganese)	6211-2Z/VA208
