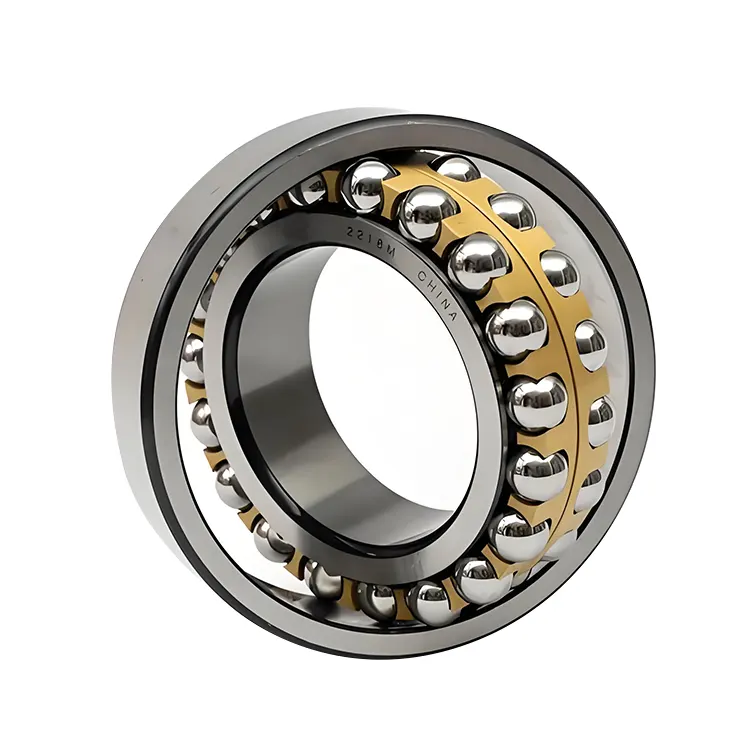

Cuscinetto a sfera autoallineamento

I cuscinetti a sfere autoallineati della società Komel sono composti da sfere in acciaio, un anello interno, un anello esterno e una gabbia. L'anello interno ha due piste e l'anello esterno è di una forma sferica interna, dando così le prestazioni auto-allineate. Le piste dell'anello interno sono a forma di arco e corrispondono alle sfere in acciaio. La pista sferica interna dell'anello esterno consente al cuscinetto di regolare automaticamente la deflessione dell'asse in un determinato intervallo, compensando le deviazioni angolari causate da errori di installazione, deflessione dell'albero e altri fattori.

I tipi principali includono il tipo di base, il tipo sigillato e il tipo con una scanalatura a scatto. I principali scenari di applicazione coprono macchinari agricoli, macchinari tessili, attrezzature di trasporto, motori elettrici e così via.

Parametro (specifica)

Suffissi

SKF

Categoria di progettazione interna: "E" indica una progettazione interna ottimizzata, che può migliorare la capacità di carico del cuscinetto; "E2" indica ulteriormente il design interno ottimizzato, solitamente utilizzato in applicazioni ad alto carico.

Categoria di autorizzazione: "C2" significa che l'autorizzazione radiale è inferiore al gruppo normale, adatto per apparecchiature di precisione con requisiti di autorizzazione rigorosi e vestibilità stretta; "CN" indica un normale gioco radiale di gruppo, adatto alla maggior parte delle condizioni di lavoro convenzionali; "C3" significa che la clearance radiale è maggiore del gruppo normale, adatto per scenari in cui il cuscinetto ha una grande variazione dimensionale a causa dell'aumento della temperatura durante il funzionamento.

Categoria del foro conico: "K" significa un foro affusolato con un rastrello di 1:12, che è conveniente per l'installazione di cuscinetti su riviste coniche. Viene spesso utilizzato in occasioni in cui è richiesto frequente smontaggio o vi sono requisiti speciali per l'adattamento tra l'albero e il cuscinetto; "K30" indica un buco affusolato con una rastremazione di 1:30. Questo cono viene utilizzato in alcune attrezzature speciali e può fornire una vestibilità più stretta.

Tipo di gabbia: "M" indica una gabbia di ottone lavorata, che è guidata da elementi di rotolamento. Le gabbie in ottone hanno una buona resistenza e resistenza all'usura e sono adatte per condizioni di velocità media e carico medio; "TN" rappresenta una gabbia di poliammide 66 di tipo carta stampata ad iniezione, che è centrata sulla sfera, leggera di peso, buona in auto-lubrificazione e a basso rumore. È spesso usato per cuscinetti ad alta velocità; "TN9" è una gabbia rinforzata in fibra di vetro a fibra di vetro di tipo iniezione, che è guidata da elementi di rotolamento sferici. Rispetto a "TN", ha una resistenza più elevata ed è più adatto per occasioni ad alta velocità e carico pesante.

Tipo di guarnizione: "2RS1" si riferisce a una sottile gamba di nitrile rinforzata in acciaio (NBR) Contatto guarnizione su entrambi i lati del cuscinetto, che può effettivamente prevenire polvere e acqua e prevenire perdite di grasso; "2RZ" significa che il cuscinetto ha guarnizioni in gomma (non contatto) su entrambi i lati, che possono impedire la polvere e l'acqua parzialmente. L'effetto di tenuta è leggermente inferiore a "2RS1", ma l'attrito è più piccolo ed è adatto per occasioni ad alta velocità.

Lubrificazione e struttura speciale: "VE294" significa che ci sono scanalature anulari e sei fori di lubrificazione sull'anello interno, che aiuta a distribuire uniformemente l'olio lubrificante, migliorare l'effetto di lubrificazione ed estendere la vita del cuscinetto; "W64" significa che il cuscinetto è pieno di olio solido, che non richiede ulteriore lubrificazione per un certo periodo di tempo ed è adatto per occasioni in cui la manutenzione è difficile.

Frocio

Autorizzazione: "C3" significa che la clearance radiale è maggiore del normale gioco e lo scenario dell'applicazione è simile a "C3" di SKF; "C4" ha un gioco più ampio di "C3" ed è adatto a condizioni di lavoro estreme con alta temperatura, alta velocità o grande differenza nel coefficiente di espansione termica tra l'albero e il materiale dell'alloggiamento.

Foro conico: "k" significa anche un foro affusolato con un rastrello di 1:12, che è facile da installare e smontare e può adattarsi a diversi requisiti di abbinamento del collo dell'albero.

Cage: "TV" rappresenta una gabbia di poliammide rinforzata in fibra di vetro (in nylon), che ha una buona autosufficienza e caratteristiche leggere ed è adatta per cuscinetti a sfere autoallineati ad alta velocità; "M" indica una gabbia in ottone solido, che è guidata da elementi di rotolamento e si comporta bene sotto velocità media e alte e carichi medi.

Tipo di tenuta: ".2R" significa con coperture di tenuta ad entrambe le estremità, che sono generalmente coperture di tenuta in gomma, che possono impedire alla polvere e alle impurità di entrare all'interno del cuscinetto e svolgere un certo ruolo impermeabile; ".2Z" significa con coperture di polvere su entrambe le estremità, che sono utilizzate principalmente per la prevenzione della polvere e l'effetto di tenuta è leggermente più debole di quello dei coperchi di tenuta in gomma.

NSK

Tipo di gioco: "C2", "CN", "C3" hanno significati simili a SKF, che rappresentano rispettivamente meno della normale clearance di gruppo, spazio normale di gruppo e maggiore della normale autorizzazione del gruppo; Inoltre, esiste "C1", il che significa che il gioco radiale è inferiore a "C2", che viene utilizzato per apparecchiature di precisione con requisiti di precisione di autorizzazione estremamente elevati.

Tipo di guarnizione: "Z" significa con un rivestimento per polvere di piastra in acciaio su un lato; "ZZ" significa con coperture per polvere di piastra in acciaio su entrambi i lati; "D" significa con una guarnizione in gomma a contatto su un lato; "DD" significa con una guarnizione in gomma a contatto su entrambi i lati; "V" significa con una guarnizione in gomma senza contatto su un lato; "VV" significa con una guarnizione in gomma senza contatto su entrambi i lati.

Tipo di gabbia: "M" rappresenta la gabbia in ottone; "T" rappresenta la gabbia del tubo di stoffa laminata fenolica, che ha una buona performance di auto-lubrificazione e riduzione delle vibrazioni; "TN" rappresenta la gabbia di nylon modellata ad iniezione, che è leggera e auto-lubrificante, ed è spesso utilizzata in applicazioni ad alta velocità.

Tipo di design speciale: "N" rappresenta il diametro esterno dell'anello esterno con scanalatura di mantenimento; "NR" rappresenta il diametro esterno dell'anello esterno con scanalatura di mantenimento e anello di sostegno, che viene utilizzato per il posizionamento assiale del cuscinetto nel foro di alloggiamento per prevenire il movimento assiale.

Applicazione

Macchinari agricoli: come gli alberi di trasmissione e gli alberi di supporto di trattori, mietitori e altre attrezzature. A causa del complesso ambiente operativo agricolo, l'attrezzatura può essere soggetta a maggiori vibrazioni e impatto durante il funzionamento e anche l'albero è soggetto a deformazioni. Le prestazioni autoallineate del cuscinetto a sfera autoallineate possono adattarsi a queste condizioni di lavoro e garantire il normale funzionamento dell'attrezzatura.

Macchinari tessili: utilizzato in mandrini, rulli e altre parti di macchinari tessili. I macchinari tessili hanno requisiti elevati per l'accuratezza della rotazione e la stabilità dei cuscinetti. I cuscinetti a sfere auto-allineati possono compensare gli errori di installazione e la deformazione dell'albero in una certa misura, garantire il funzionamento regolare dei macchinari tessili e migliorare la qualità del prodotto.

Equipaggiamento di trasporto: come nastri trasportatori a cinghia, trasportatori a catena, ecc. Gli alberi di queste attrezzature possono deviare durante il funzionamento a causa della tensione irregolare del trasportatore o errori di installazione dell'attrezzatura. I cuscinetti a sfere auto-allineati possono compensare efficacemente queste deflessioni e garantire il normale funzionamento dell'attrezzatura di trasporto.

Motore: in alcuni piccoli motori, i cuscinetti a sfera autoallineano vengono utilizzati per supportare l'albero del rotore del motore. Poiché il motore può essere influenzato dalla vibrazione e dalla forza elettromagnetica durante il funzionamento, le prestazioni autoallineate del cuscinetto a sfera autoallineate possono migliorare la stabilità e l'affidabilità del motore.
