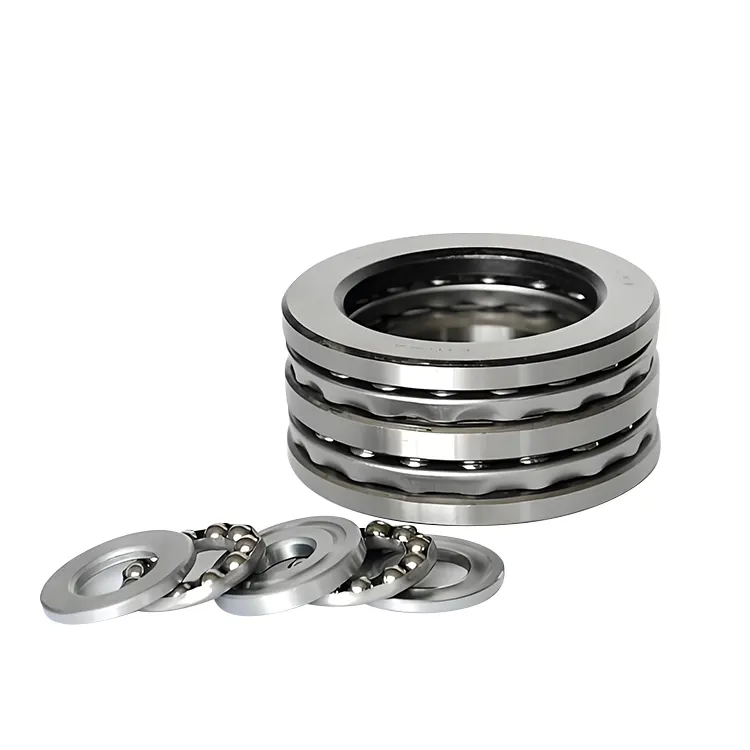

Cuscinetto a sfera di spinta a doppia direzione

Komel Bearing Co., Ltd è uno dei principali produttori di cuscinetti a sfera di spinta a doppia direzione in Cina. Siamo stati specializzati nel cuscinetto presentato per molti anni. I nostri prodotti hanno un buon vantaggio dei prezzi e abbiamo esportato i nostri cuscinetti in molti mercati. Non vediamo l'ora di diventare il tuo partner a lungo termine in Cina.

Invia richiesta

Descrizione del prodotto

I cuscinetti di supporto a pressione bidirezionale di Komel sono costituiti da due rondelle dell'albero, due rondelle di sedile e due set di gruppi di sfere e telaio. Le rondelle con alberi, le rondelle hanno cucine. Due file di palline tra i due fili di caricamento e il caricamento. Questa attrezzatura viene utilizzata per mantenere l'equilibrio tra le palle, garantire una distribuzione uniforme delle sfere e prevenire lo slittamento e la caduta.

Un design del cuscinetto a sfera di spinta a doppia direzione aiuta a resistere alle forze assiali in entrambe le direzioni. Ciò si ottiene combinando due tracce fianco a fianco avanti e indietro. Questo metodo può applicare efficacemente carichi assiali in diverse direzioni contemporaneamente e può garantire l'accuratezza della posizione assiale del raggio.

Parametro (specifica)

Numero modello	Diametro interno	Diametro esterno	Larghezza
52202	10	32	22
52204	15	40	26
52205	20	47	28
52305	20	52	34
52406	20	70	52
52206	25	52	29
52306	25	60	38
52407	25	80	59
52207	30	62	34
52208	30	68	36
52307	30	68	44
52308	30	78	49
52408	30	90	65
52209	35	73	37
52309	35	85	52
52409	35	100	72
52210	40	78	39
52310	40	95	58
52211	45	90	45
52311	45	105	64
52411	45	120	87
52212	50	95	46
52312	50	110	64
52412 m	50	130	93
52213	55	100	47
52214	55	105	47
52313	55	115	65
52314	55	125	72
52414 m	55	150	107
52215	60	110	47
52315	60	135	79
52216	65	115	48
52316	65	140	79
52217	70	125	55
52218	75	135	62
52220	85	150	67
52320	85	170	94
52222	95	160	67
52224	100	170	68
52226	110	190	80
52228	120	200	81
52230 m	130	215	89
52232 m	140	225	90
52234 m	150	240	97
52236 m	150	250	98
54306+U 306	25	60	46
54207+U 207	30	62	42
54208+U 208	30	68	44
54307+U 307	30	68	52
54308+U 308	30	78	59
54209+U 209	35	73	45
54309+U 309	35	65	62
54409+U 409	35	100	86
54310+U 310	40	95	70
54410+U 410	40	110	92
54211+U 211	45	90	55
54312+U 312	50	110	78
54316+U 316	65	140	95
54416 M+U 416	65	170	140
54317+U 317	70	150	105
54420 M+U 420	80	210	176

Suffissi

1. Classi di accuratezza

P0: tolleranza ordinaria, che è il grado di tolleranza più comunemente usato per i cuscinetti a sfera di spinta. È adatto per scenari di applicazione industriale generale e viene utilizzato nella maggior parte delle normali attrezzature meccaniche per soddisfare i requisiti di accuratezza di base.

P6: un livello superiore a P0, solitamente utilizzato per l'apparecchiatura con determinati requisiti per l'accuratezza della rotazione, come il sistema di alimentazione delle macchine utensili, ecc., Che può rendere il funzionamento dell'apparecchiatura più stabile e ridurre le vibrazioni e il rumore.

P5: l'accuratezza è superiore a P6 e viene spesso utilizzata in apparecchiature meccaniche ad alta precisione, come il mandrino di macchine utensili di precisione, strumenti di misurazione, ecc., Che può garantire il funzionamento ad alta precisione dell'apparecchiatura.

2. Classi di cancellazione

C1: indica che l'autorizzazione radiale del cuscinetto è inferiore al gruppo ordinario, che è adatto per occasioni con requisiti rigorosi in merito al gioco e alla vestibilità ravvicinata, come alcuni sistemi di mandrino ad alta precisione.

C2: la liquidazione è inferiore al gruppo ordinario, ma più grande del gruppo C1, e viene utilizzata in alcuni scenari di applicazione con determinate restrizioni alla clearance, ma non così severa come C1.

C3: il gioco è maggiore del gruppo ordinario. Viene spesso utilizzato in situazioni in cui il cuscinetto cambierà notevolmente di dimensioni a causa dell'aumento della temperatura durante il funzionamento. Può evitare che il cuscinetto si blocchi a causa dell'espansione termica.

3. Materiali in gabbia

M: indica che il materiale della gabbia è in ottone. Le gabbie in ottone hanno una buona resistenza e resistenza all'usura e sono adatte per condizioni di lavoro con velocità elevate e carichi medi.

F: indica gabbie solide in acciaio, elementi rotanti guidati

TN: di solito indica gabbie in nylon. Le gabbie in nylon hanno un peso leggero, buoni nell'auto-lubrificazione e a basso rumore. Sono adatti per cuscinetti a sfera di spinta ad alta velocità.

Applicazione

Industria della macchina utensile: comunemente utilizzato nei componenti del mandrino delle macchine utensili, come il mandrino di un tornio orizzontale, che può resistere alla forza di taglio assiale dal pezzo, garantendo al contempo l'accuratezza del posizionamento assiale del mandrino e garantendo l'accuratezza della lavorazione.

Attrezzatura metallurgica: in alcune attrezzature del settore metallurgico, come il dispositivo di vibrazione del cristallizzatore di una macchina da fusione continua, i cuscinetti a sfera di spinta bidirezionale vengono utilizzati per resistere alla forza assiale dei componenti vibranti e assicurarsi il funzionamento stabile dell'apparecchiatura.

Riduciatore: in alcuni riduttori, in particolare in situazioni in cui i carichi assiali bidirezionali devono essere portati, vengono utilizzati cuscinetti a sfera di spinta bidirezionale per supportare l'albero di trasmissione, trasmettere la coppia e resistere alla forza assiale.

Industria automobilistica: ad esempio, nella trasmissione di un'auto, i cuscinetti a sfera di spinta bidirezionale possono essere utilizzati per supportare alcuni alberi di ingranaggio con grandi forze assiali per garantire la corretta efficienza di mesh e trasmissione degli ingranaggi.
