Cuscinetto sferico sigillato

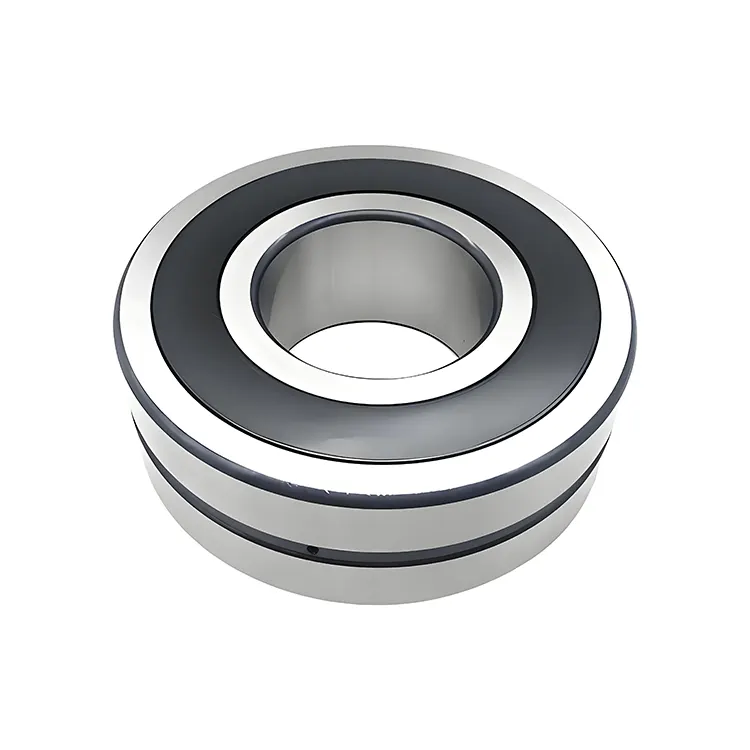

Oltre alle configurazioni di base costituite da un anello interno, un anello esterno, elementi rotanti (due file di rulli) e una gabbia, i cuscinetti a rulli sferici sigillati fabbricati da Komel hanno dispositivi di tenuta su entrambi i lati o un lato del cuscinetto. Le forme più comuni di isolamento sono le guarnizioni a contatto (guarnizioni in gomma tra cui gomma di nitrile NBR butadiene, gomma fluoruro di FKM, gomma nitrile di butadiene idratate HNBR, ecc.) E guarnizioni non contatti (come guarnizioni labirinti). Le guarnizioni di contatto impediscono la polvere esterna, lo sporco, l'umidità, ecc. Di entrare nel nucleo, impedendo al contempo olio di perdere dai cuscinetti. Le foche senza contatto, in conformità con il design speciale, creano un labirinto per prevenire la contaminazione e aumentare l'attrito del cuscinetto.

Parametro (specifica)

Suffissi

Progettazione interna

BC: cuscinetti con una gabbia in ghisa guidata dai rulli, adatti agli alberi principali delle turbine eoliche.

CA/CAC: l'anello interno ha costole su entrambi i lati, con un anello guida guidato dalla gabbia e una gabbia di ottone lavorata.

CC (J)/CJ: l'anello interno non ha nervature, con un anello guida guidato dalla gabbia e due gabbie in acciaio stampato.

CCJA/EJA: l'anello interno non ha nervature, con un anello guida guidato dall'anello esterno e due gabbie in acciaio stampato.

CAF: simile al tipo CA, ma con una gabbia d'acciaio lavorata.

ECA/ECAC: gabbia di ottone lavorata a forma di forcella, l'anello interno ha costole su entrambi i lati, con un anello guida guidato dall'anello interno e un set di rulli migliorati.

Design esterno (guarnizioni, scanalature a scatto, ecc.)

-Cs, -2cs: un lato o entrambi i lati sono dotati di sigilli NBR di contatto.

-Cs2, -2cs2: un lato o entrambi i lati sono dotati di sigilli FKM di contatto.

-Cs5, -2cs5: un lato o entrambi i lati sono dotati di sigilli HNBR a contatto.

-RS, -2RS: un lato o entrambi i lati sono dotati di sigilli NBR di contatto.

-RS5, -2rs5: un lato o entrambi i lati sono dotati di sigilli HNBR a contatto.

K: foro affusolato con una cono di 1:12.

K30: foro affusolato con una conicità di 1:30.

Design della gabbia

F: gabbia in acciaio lavorata, guidata dall'anello interno.

FA: gabbia in acciaio lavorata, guidata dall'anello esterno.

J: Cage d'acciaio timbrata, guidata dall'anello interno.

JA: gabbia in acciaio timbrato, guidata dall'anello esterno.

MA: gabbia di ottone lavorata, guidata dall'anello esterno.

Materiale e trattamento termico

235220: l'anello interno è indurato e il foro interno ha una scanalatura a spirale.

HA3: L'anello interno è indurito dal caso.

Precisione, spazio, precarico e operazioni silenziose

C08: l'accuratezza rotazionale soddisfa il grado di tolleranza P5.

C083: C08 + C3.

C084: C08 + C4.

C2: la clearance interna radiale è inferiore al grado normale.

C3: la clearance interna radiale è maggiore del grado normale.

C4: la clearance interna radiale è maggiore di C3.

C5: la clearance interna radiale è maggiore di C4.

P5: l'accuratezza dimensionale e l'accuratezza rotazionale soddisfano il grado di tolleranza P5.

P6: l'accuratezza dimensionale e rotazionale soddisfa il grado di tolleranza P6.

P62: P6 + C2.

Lubrificazione

GEM9: riempito con il 70-100% di SKF LGHB 2 grasso.

VT143: riempito con il 25–45% del grasso SKF LGEP 2.

VT143C: riempito con il 70-100% del grasso SKF LGEP 2.

W64: olio solido.

W: L'anello esterno non ha buchi di lubrificazione e fori di lubrificazione.

W20: l'anello esterno ha tre fori di lubrificazione.

W26: l'anello interno ha sei fori di lubrificazione.

W33: l'anello esterno ha una scanalatura di lubrificazione e tre fori di lubrificazione.

W33X: l'anello esterno ha una scanalatura di lubrificazione e sei fori di lubrificazione.

W77: fori di lubrificazione W33 inseriti.

W513: W26 + W33.

Altre varianti

R505: cuscinetti per le scatole dell'assale ferroviario.

VA405: cuscinetti per macchinari vibranti, con una gabbia in acciaio timbrato indurita.

VA406: Simile a VA405, ma il foro interno dell'anello interno cilindrico è rivestito con PTFE.

VA991: cuscinetti adatti a applicazioni ad alta velocità.

VE552 (E): l'anello esterno su un lato ha tre fori filettati equidistanti per il collegamento dell'attrezzatura di sollevamento. E indica che il cuscinetto è dotato di un bullone per gli occhi di sollevamento.

VE553 (E): simile a VE552 (E), ma l'anello esterno su entrambi i lati ha fori filettati.

VG114: gabbia in acciaio timbrato con cura del caso.

VQ424: l'accuratezza di rotazione è superiore a C08.

Applicazione

Sfruttamento e lavorazione delle miniere:Nell'ambiente minerario, esistono un gran numero di questioni di particolato come polvere e sedimenti. Allo stesso tempo, le apparecchiature genereranno carichi di vibrazione e impatto relativamente grandi durante il funzionamento. I cuscinetti a rulli sferici sigillati sono comunemente usati in attrezzature come frantoi, mulini a sfere, schermi vibranti e nastri trasportatori a cinghia. Ad esempio, nella parte principale dell'albero di un frantoio, il cuscinetto a rulli sferici sigillati può resistere a forti impatti e vibrazioni, impedire a particelle di polvere e pietra schiacciate di entrare all'interno del cuscinetto e garantire il funzionamento stabile del frantoio. In un mulino a sfera, il cuscinetto può sopportare carichi pesanti e la struttura di tenuta può evitare l'intrusione di detriti dai media e nei materiali di macinazione, prolungando così la durata del cuscinetto.

Industria metallurgica:Durante il processo di produzione metallurgica, ci sono condizioni di lavoro complesse come alta temperatura, detriti metallici, scala del mulino e liquidi di raffreddamento. I cuscinetti a rulli sferici sigillati sono adatti per attrezzature come laminatori, macchine a fusione continua, attrezzature di ricarica del forno di esplosione e trasportatori di acciaio. Prendendo un rolling come esempio, il cuscinetto deve sopportare enormi forze di rotolamento e sollecitazioni termiche. La struttura di tenuta può impedire la scala del mulino, i liquidi di raffreddamento e altre impurità di entrare, mantenere un buon stato di lubrificazione del cuscinetto e garantire la rotazione precisa dei rotoli di rotolamento. I dispositivi di vibrazione dello stampo e le tabelle a rulli di trasporto di macchine a fusione continua richiedono anche tali cuscinetti per adattarsi alle condizioni di lavoro di alte temperature e carichi pesanti.

Macchinari di costruzione e ingegneria:Macchinari di costruzione e ingegneria come escavatori, caricatori, gru, bulldozer e miscelatori di cemento spesso operano in ambienti all'aperto con molta polvere, nonché condizioni fangose ​​e bagnate. I cuscinetti a rulli sferici sigillati possono essere applicati ai meccanismi di Slewing, ai punti di cerniera del braccio e del bastone, degli assi delle ruote e degli alberi di miscelazione di queste attrezzature. Ad esempio, i cuscinetti delle maniche degli escavatori usano cuscinetti a rulli sferici sigillati, che possono portare carichi radiali, assiali e ribaltanti complessi. Allo stesso tempo, la struttura di tenuta può impedire l'intrusione di terreno, sabbia e acqua, garantendo la rotazione flessibile e l'affidabilità dell'attrezzatura.

Produzione di cemento:Attrezzature per la produzione di cemento come forni rotanti, mulini per materie prime, mulini a cemento e separatori di polveri hanno ambienti di lavoro difficili con una grande quantità di polvere e carichi pesanti durante il funzionamento. I cuscinetti a rulli sferici sigillati svolgono un ruolo cruciale in queste attrezzature. Ad esempio, nei rulli di supporto e nei cuscinetti dei rulli di spinta dei forni rotanti, la struttura di tenuta può effettivamente bloccare l'ingresso della polvere di cemento, sopportare l'enorme peso del corpo del forno e le vibrazioni durante il funzionamento e garantire il funzionamento stabile del forno rotante. I cuscinetti principali di mulini per materie prime e mulini a cemento si basano anche su questi cuscinetti per portare carichi pesanti e impedire la contaminazione della polvere.

Industria del potere:Nelle centrali elettriche, che si tratti di generazione di energia termica, generazione di energia idroelettrica o generazione di energia eolica, ci sono attrezzature che utilizzano cuscinetti a rulli sferici sigillati. Come polverizzatori di carbone, ventilatori e pompe per l'acqua di alimentazione nelle centrali termiche, turbine d'acqua e generatori nelle piante idroelettriche, nonché gli alberi principali e i sistemi di imbardata di turbine eoliche nelle centrali a vento. Prendendo una turbina eolica come esempio, il cuscinetto dell'albero principale deve sopportare enormi carichi assiali e radiali. La struttura di tenuta del cuscinetto sferico sigillato può impedire l'intrusione di sabbia, vento, acqua piovana e umidità, adattarsi al duro ambiente di lavoro esterno e garantire il funzionamento affidabile della turbina eolica.

Industria cartacea:Durante il processo di fabbricazione della carta, le attrezzature di produzione di carta entreranno in contatto con sostanze come acqua, agenti chimici e fibre. I cuscinetti a rulli sferici sigillati possono essere utilizzati in parti come la sezione stampa, la sezione di asciugatura e gli avvolgitori di macchine per carta. Nella sezione di stampa, il cuscinetto deve sopportare la pressione durante la pressione della carta e la struttura di tenuta può impedire l'ingresso di fibre di polpa di acqua e carta, proteggendo il cuscinetto dalla corrosione e dall'usura. I cuscinetti nella sezione di essiccazione devono resistere a temperature elevate e vapore e il dispositivo di tenuta può impedire la perdita di grasso lubrificante e l'intrusione di impurità esterne, garantendo la rotazione stabile dei rotoli di essiccazione.
