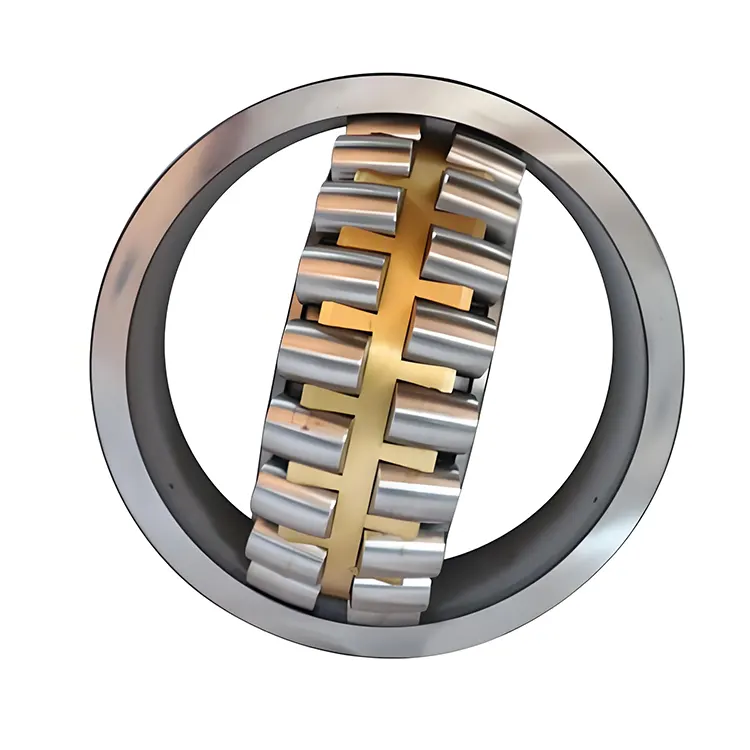

Cuscinetto a rulli sferici da stampa

I cuscinetti a rulli sferici di stampa sferici fabbricati da Komel hanno due file di rulli che possono resistere a carichi radiali relativamente grandi e sono adatti per parti della stampante che trasportano carichi pesanti, come i supporti per rulli. La guida dell'anello esterno è sferica e l'anello interno ha due binari incline a un certo angolo rispetto all'asse del cuscinetto. Questa struttura fornisce al corriere un'eccellente prestazione di auto-allineamento, consentendole di adattarsi automaticamente alle deviazioni dell'albero o agli errori di posizionamento causati da vari fattori durante il funzionamento della stampante, garantendo così il normale funzionamento tra tutti i componenti, la compensazione degli errori e il miglioramento della stabilità e l'accuratezza del posizionamento dell'integrazione.

Esistono due tipi di fori interni: cilindrici e conici. La pendenza di un buco affusolato è di solito tra 1:30 e 1:12. Con gli adattatori o le maniche retrattili, i cuscinetti a rulli sferici della stampa delle maniche di serraggio con fori interni affusolati possono essere facilmente e rapidamente montati su alberi piatti o alberi a gradini, il che è conveniente per i vantaggi dello smontaggio e dell'assemblaggio dell'unità di serraggio.

Viene generalmente utilizzata una gabbia di rame lavorata e l'anello esterno è fisso con un dispositivo di fissaggio adattato alle condizioni di carico eccentriche. I cuscinetti a rulli sferici di stampa durevoli hanno una buona resistenza all'usura e resistenza, il che garantisce una distribuzione uniforme dei rotoli e del funzionamento normale, oltre a estendere la vita dei cuscinetti. Ci sono anche casi in cui viene utilizzata una gabbia d'acciaio. Dopo il trattamento termico e l'indurimento superficiale, la resistenza all'usura è migliorata, il che può ridurre i costi in una certa misura e allo stesso tempo soddisfare i requisiti del funzionamento della stampa.

Parametro (specifica)

Suffissi

Progettazione interna

BC: cuscinetti con una gabbia in ghisa guidata dai rulli, adatti agli alberi principali delle turbine eoliche.

CA/CAC: l'anello interno ha costole su entrambi i lati, con un anello guida guidato dalla gabbia e una gabbia di ottone lavorata.

CC (J)/CJ: l'anello interno non ha nervature, con un anello guida guidato dalla gabbia e due gabbie in acciaio stampato.

CCJA/EJA: l'anello interno non ha nervature, con un anello guida guidato dall'anello esterno e due gabbie in acciaio stampato.

CAF: simile al tipo CA, ma con una gabbia d'acciaio lavorata.

ECA/ECAC: gabbia di ottone lavorata a forma di forcella, l'anello interno ha costole su entrambi i lati, con un anello guida guidato dall'anello interno e un set di rulli migliorati.

Design esterno (guarnizioni, scanalature a scatto, ecc.)

-Cs, -2cs: un lato o entrambi i lati sono dotati di sigilli NBR di contatto.

-Cs2, -2cs2: un lato o entrambi i lati sono dotati di sigilli FKM di contatto.

-Cs5, -2cs5: un lato o entrambi i lati sono dotati di sigilli HNBR a contatto.

-RS, -2RS: un lato o entrambi i lati sono dotati di sigilli NBR di contatto.

-RS5, -2rs5: un lato o entrambi i lati sono dotati di sigilli HNBR a contatto.

K: foro affusolato con una cono di 1:12.

K30: foro affusolato con una conicità di 1:30.

Design della gabbia

F: gabbia in acciaio lavorata, guidata dall'anello interno.

FA: gabbia in acciaio lavorata, guidata dall'anello esterno.

J: Cage d'acciaio timbrata, guidata dall'anello interno.

JA: gabbia in acciaio timbrato, guidata dall'anello esterno.

MA: gabbia di ottone lavorata, guidata dall'anello esterno.

Materiale e trattamento termico

235220: l'anello interno è indurato e il foro interno ha una scanalatura a spirale.

HA3: L'anello interno è indurito dal caso.

Precisione, spazio, precarico e operazioni silenziose

C08: l'accuratezza rotazionale soddisfa il grado di tolleranza P5.

C083: C08 + C3.

C084: C08 + C4.

C2: la clearance interna radiale è inferiore al grado normale.

C3: la clearance interna radiale è maggiore del grado normale.

C4: la clearance interna radiale è maggiore di C3.

C5: la clearance interna radiale è maggiore di C4.

P5: l'accuratezza dimensionale e l'accuratezza rotazionale soddisfano il grado di tolleranza P5.

P6: l'accuratezza dimensionale e rotazionale soddisfa il grado di tolleranza P6.

P62: P6 + C2.

Lubrificazione

GEM9: riempito con il 70-100% di SKF LGHB 2 grasso.

VT143: riempito con il 25–45% del grasso SKF LGEP 2.

VT143C: riempito con il 70-100% del grasso SKF LGEP 2.

W64: olio solido.

W: L'anello esterno non ha buchi di lubrificazione e fori di lubrificazione.

W20: l'anello esterno ha tre fori di lubrificazione.

W26: l'anello interno ha sei fori di lubrificazione.

W33: l'anello esterno ha una scanalatura di lubrificazione e tre fori di lubrificazione.

W33X: l'anello esterno ha una scanalatura di lubrificazione e sei fori di lubrificazione.

W77: fori di lubrificazione W33 inseriti.

W513: W26 + W33.

Altre varianti

R505: cuscinetti per le scatole dell'assale ferroviario.

VA405: cuscinetti per macchinari vibranti, con una gabbia in acciaio timbrato indurita.

VA406: Simile a VA405, ma il foro interno dell'anello interno cilindrico è rivestito con PTFE.

VA991: cuscinetti adatti a applicazioni ad alta velocità.

VE552 (E): l'anello esterno su un lato ha tre fori filettati equidistanti per il collegamento dell'attrezzatura di sollevamento. E indica che il cuscinetto è dotato di un bullone per gli occhi di sollevamento.

VE553 (E): simile a VE552 (E), ma l'anello esterno su entrambi i lati ha fori filettati.

VG114: gabbia in acciaio timbrato con cura del caso.

VQ424: l'accuratezza di rotazione è superiore a C08.

Applicazione

Supporto per cilindri di stampa:I cilindri da stampa sono i componenti del nucleo di una pressa da stampa, tra cui il cilindro della piastra, il cilindro coperta e il cilindro di impressione, ecc. I cuscinetti sferici sono usati per supportare questi cilindri, con carichi radiali relativamente grandi generati durante la rotazione ad alta velocità dei cilindri per garantire la rotazione precisa dei cilindri. Durante il processo di stampa, i cilindri possono sperimentare un certo grado di deflessione a causa di fattori come i cambiamenti nello spessore della carta e la distribuzione irregolare dell'inchiostro. Le prestazioni di autoallineamento dei cuscinetti sferici possono compensare automaticamente questa deflessione, mantenendo il parallelismo tra i cilindri, garantendo così l'accuratezza della registrazione della stampa ed evitare problemi di qualità come il fantasma e la sfocatura.

Meccanismo di alimentazione della carta:Il meccanismo di alimentazione della carta è responsabile del trasporto accuratamente della carta in posizione di stampa. I cuscinetti a rulli sferici sono installati in parti come l'albero della pinza di carta, con la forza di impatto e l'attrito durante il processo di alimentazione della carta. La loro buona capacità di trasporto del carico e le prestazioni di autoallineamento possono garantire il movimento stabile delle pinze di carta, garantire il trasferimento accurato della carta e migliorare l'efficienza e la qualità della stampa. Allo stesso tempo, in un funzionamento ad alta velocità a lungo termine, la resistenza all'usura e l'affidabilità dei cuscinetti possono effettivamente ridurre il numero di manutenzione e tempi di inattività delle attrezzature.

Sistemi di consegna dell'inchiostro e di erogazione dell'acqua:I rulli di inchiostro del sistema di consegna dell'inchiostro e i rulli d'acqua del sistema di erogazione dell'acqua devono mantenere una rotazione stabile e una pressione di contatto precisa durante il funzionamento. I cuscinetti a rulli sferici sono applicati alle parti di supporto di questi rulli, in grado di portare il peso dei rulli e dei rulli dell'acqua, nonché i carichi generati dalla pressione di inchiostro e acqua durante la loro rotazione. Attraverso la funzione di autoallineamento, i cuscinetti possono compensare le lievi deviazioni che si verificano durante l'installazione e il funzionamento dei rulli, garantendo un contatto uniforme tra i rulli di inchiostro e i rulli d'acqua, in modo che l'inchiostro e l'acqua possano essere trasferiti uniformemente sulla piastra di stampa, ottenendo così risultati di stampa di alta qualità.

Sistema di trasmissione:Il sistema di trasmissione della stampa di stampa include componenti come ingranaggi e catene, che vengono utilizzati per trasmettere potenza e movimento. I cuscinetti a rulli sferici sono installati sull'albero di trasmissione, con la coppia e la forza radiale durante il processo di trasmissione. Le loro prestazioni di autoallineamento possono ridurre la sollecitazione aggiuntiva causata dagli errori di installazione o dalla deformazione dei componenti di trasmissione durante il funzionamento, garantendo il funzionamento regolare del sistema di trasmissione e migliorando l'efficienza della trasmissione. Inoltre, le buone prestazioni di sigillatura dei cuscinetti possono impedire l'impurità come la polvere e l'inchiostro di entrare, proteggere lo stato di lubrificazione all'interno dei cuscinetti ed estendere la durata di servizio dei cuscinetti.

Meccanismo di consegna della carta:Il meccanismo di consegna della carta è responsabile della raccolta ordinata dei documenti stampati. I cuscinetti a rulli sferici vengono applicati a parti come il cilindro di consegna della carta, con il peso della carta e la tensione durante il processo di consegna della carta. Attraverso le funzioni autoallineate e portanti, i cuscinetti possono garantire la rotazione stabile del cilindro di consegna della carta, consentendo alla carta di essere raccolta e impilata senza intoppi, evitando problemi come rughe di carta e inclinazione e migliorando la qualità e l'efficienza della consegna della carta.
