Cuscinetto a rulli di spinta sferica

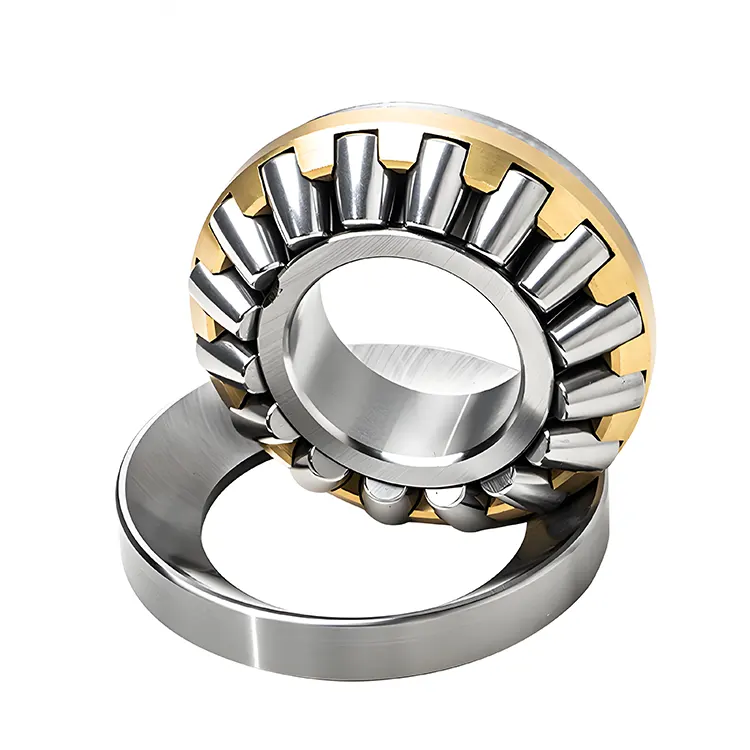

Il cuscinetto a rulli di spinta sferica di Komel China è costituito da un alloggiamento a forma di barilotto, una superficie interna con piste, superfici esterne e una boccola. I barili sono rulli solidi utilizzati come strumenti di rotolamento. Il design fornisce una vestibilità più stretta tra gli anelli interni ed esterni del cuscinetto sotto carichi assiali, ottenendo così un migliore contatto tra il cuscinetto del rullo di spinta sferico e la pista e riducendo lo stress. Ogni anello interno ed esterno ha una pista che riceve le parti rotanti.

La pista interna ha un design diviso composto da una lavatrice e doppi buchi. Le rondelle dell'albero hanno una pista comune allineata con la rotazione, mentre le rondelle di spinta vengono utilizzate per prevenire il movimento di rotazione. Il cuscinetto sferico a rulli di spinta è di solito l'elemento più importante e la sua forma si armonizza con la rotazione, fornendo supporto e guida.

La gabbia viene utilizzata per distribuire correttamente le rotazioni e la loro direzione di movimento, garantendo un funzionamento regolare degli ingranaggi senza alcuna reazione. La progettazione della gabbia deve tenere conto delle caratteristiche del movimento del rotore nelle direzioni assiali e radiali per garantire stabilità e affidabilità durante la rotazione e l'auto-caricamento ad alta velocità.

Questi cuscinetti hanno un'elevata capacità di carico, buone caratteristiche egocentriche, coefficiente di attrito elevato e resistenza al carico. Sono ampiamente utilizzati in settori come la metallurgia, l'estrazione mineraria, il petrolio e l'energia eolica.

Parametro (specifica)

Suffissi

Relativo al design interno

· E: design migliorato. Questo design di solito significa un aumento del numero di elementi di rotolamento, l'ottimizzazione delle loro dimensioni o il miglioramento della struttura della gabbia, migliorando così la capacità di carico del cuscinetto. Ad esempio, alcuni cuscinetti a rulli cilindrici a fila singola di SKF con suffisso "E" presentano una geometria interna ottimizzata e un design della gabbia, con conseguenti carichi più votati.

· Em: design migliorato con una gabbia di ottone lavorata. Rispetto alle gabbie ordinarie, la gabbia in ottone lavorata ha una migliore resistenza e resistenza all'usura, rendendola adatta a condizioni di lavoro più impegnative.

· MA: utilizza una gabbia di ottone lavorata guidata dall'anello esterno. Questo tipo di gabbia può fornire una buona lubrificazione e prestazioni di dissipazione del calore. Nel frattempo, la guida all'anello esterno garantisce la stabilità della gabbia durante la rotazione ad alta velocità.

Relativo alla classe di tolleranza

· P0: classe di tolleranza normale. Questa è la classe di tolleranza più comune, adatta per le applicazioni industriali più generali.

· P6: una classe di tolleranza più rigorosa di P0. È applicabile alle situazioni in cui è richiesto un certo livello di precisione di rotazione, come gli assi di alimentazione delle macchine utensili.

· P5: maggiore precisione di P6. È comunemente usato negli alberi principali di macchine utensili ad alta precisione, apparecchiature aerospaziali e altri campi con requisiti di precisione estremamente elevati.

Relativo al gioco

· C1: più piccolo del normale gioco. È adatto a situazioni in cui è richiesto un rigoroso controllo degli spostamenti assiali e radiali, come gli alberi principali delle macchine utensili di precisione.

· C2: la clearance è inferiore alla clearance normale ma maggiore di C1. Viene utilizzato quando è necessario un certo livello di controllo di autorizzazione ma non così severo.

· CN: spazio normale. È la classe di liquidazione più comunemente usata, adatta per le applicazioni industriali più generali.

· C3: la clearance è maggiore del normale gioco. Viene spesso utilizzato in ambienti ad alta temperatura o quando l'interferenza si adatta tra l'albero e l'alloggiamento del cuscinetto è relativamente grande, per compensare la diminuzione della clearance causata dalle variazioni di temperatura o dall'adattamento.

· C4: il gioco è maggiore di C3. È adatto per ambienti di temperatura più elevati o interferenze più grandi.

· C5: il più grande spazio. Viene generalmente utilizzato in condizioni di lavoro speciali con adattamenti ad alta temperatura, ad alta velocità o di grandi dimensioni.

Applicazione

Industria metallurgica:Nelle attrezzature metallurgiche, come i rotoli di backup e i rotoli di lavoro di grandi laminatori, nonché i dispositivi di oscillazione dello stampo delle macchine a fusione continua, vengono spesso utilizzati cuscinetti a rulli di spinta sferici. Durante il funzionamento di queste apparecchiature, verranno generate grandi forze assiali e radiali. I cuscinetti a rulli di spinta sferici possono resistere efficacemente a questi carichi e garantire il funzionamento stabile dell'attrezzatura.

Macchinari minerari:Ad esempio, nelle apparecchiature per macchinari minerari come frantoi e mulini a sfere, gli alberi di trasmissione devono sopportare grandi carichi assiali e radiali durante il funzionamento. I cuscinetti a rulli di spinta sferici possono fornire un supporto affidabile per gli alberi di trasmissione di queste attrezzature, adattarsi a diverse condizioni di lavoro e migliorare l'efficienza di lavoro e la durata dell'attrezzatura.

Industria petrolchimica:In alcune grandi attrezzature rotanti nell'industria petrolchimica, come compressori e pompe, sono ampiamente utilizzati cuscinetti sferici a rulli di spinta. Durante il funzionamento di queste attrezzature, a causa di fattori come la pressione media e il peso del rotore, verranno generate grandi forze assiali e radiali. I cuscinetti a rulli di spinta sferici possono soddisfare i requisiti di queste attrezzature per la capacità del cuscinetto e l'affidabilità dei cuscinetti.

Generazione dell'energia eolica:I principali cuscinetti dell'albero dei set di generatori di turbine eoliche di solito utilizzano cuscinetti a rulli di spinta sferici. Poiché le giranti delle turbine eoliche sono colpite da varie forze come la spinta assiale del vento e della gravità durante il funzionamento, i cuscinetti sferici a rulli di spinta possono effettivamente sopportare questi carichi e adattarsi all'inclinazione e alla deformazione dell'albero principale in diverse condizioni di lavoro, garantendo il funzionamento stabile delle turbine eoliche.
