Cuscinetto a rulli cilindrici a fila singola

Komel Bearing Co., Ltd è uno dei principali produttori di cuscinetti a rulli cilindrici a fila singola in Cina. Siamo stati specializzati nel cuscinetto presentato per molti anni. I nostri prodotti hanno un buon vantaggio dei prezzi e abbiamo esportato i nostri cuscinetti in molti mercati. Non vediamo l'ora di diventare il tuo partner a lungo termine in Cina.

Invia richiesta

Descrizione del prodotto

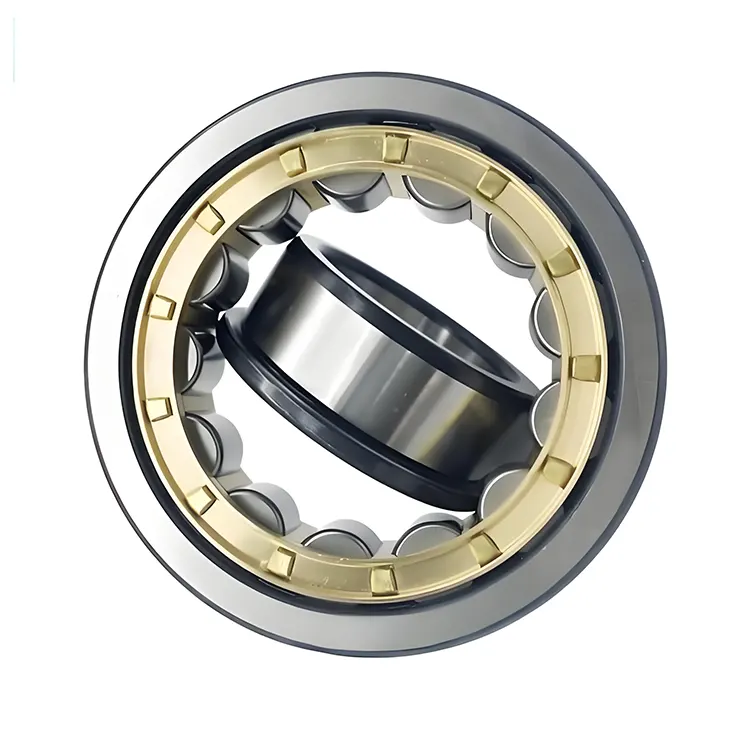

L'unità di carenti di rulli cilindrici a fila singola di alta qualità prodotta da Komel è costituita da un anello interno, un anello esterno, un rullo cilindrico e una gabbia. Sia gli anelli interni che quelli esterni hanno binari di gara e il rullo circolare si trova nel mezzo della pista da gara. La funzione del meccanismo è di isolare gli avvolgimenti per tutto, per impedire agli avvolgimenti di sfregarsi l'uno contro l'altro e della tensione e per garantire un funzionamento normale e regolare. I rulli cilindrici sono direttamente collegati alla pista, consentendo al cuscinetto di resistere a carichi radiali elevati. Ci sono stili diversi. In genere, alcuni tipi non hanno costole sugli anelli interni o esterni, alcuni tipi hanno una costola sugli anelli interni ed esterni, alcuni tipi hanno due costole sugli anelli interni ed esterni e così via. Questi cuscinetti hanno un'elevata capacità di carico radiale, bassa coppia critica, alta velocità di rotazione e sono facili da installare e rimuovere e sono ampiamente utilizzati nella produzione di macchine utensili, automobilistica, acciaio e mining in molti settori.

Parametro (specifica)

Numero modello	Diametro interno	Diametro esterno	Larghezza
Non 202	15	35	11
NJ 202	15	35	11
NJ 203	17	40	12
Non 203	17	40	12
Non 2203	17	40	16
Non 303	17	47	14
NUP 2203	17	40	16
NJ 204	20	47	14
NJ 2204	20	47	18
NJ 2304	20	52	11
NJ 304	20	52	15
Non 204	20	47	14
Non 2204	20	47	18
Non 2304	20	52	11
Non 304	20	52	15
Nup 204	20	47	14
NUP 2204	20	47	18
NUP 304	20	52	15
NUP 2304	20	52	21
N 205	25	52	15
N 305	25	62	17
NJ 205	25	52	15
NJ 2205	25	52	18
NJ 305	25	62	17
NJ 2305	25	62	24
Non 1005	25	47	12
Non 205	25	52	15
Non 2205	25	52	18
Non 305	25	62	17
Non 2305	25	62	24
No 405	25	80	24
NUP 205	25	52	15
NUP 2205	25	52	18
NUP 2305	25	62	24
NUP 305	25	62	17
NUP 405	25	80	24
N 206	30	62	16
N 306	30	72	19
N 2306	30	72	27
NJ 206	30	62	16
NJ 2206	30	62	20
NJ 306	30	72	19
NJ 2306	30	72	27
NJ 406	30	90	23
Non 206	30	62	16
Non 2206	30	62	20
Non 306	30	72	19
No 406	30	90	23
Non 2306	30	72	27
Nup 206	30	62	16
NUP 2206	30	62	20
NUP 306	30	72	19
NUP 2306	30	72	27
N 207	35	72	17
N 307	35	80	21
NJ 207	35	72	17
NJ 2207	35	72	23
NJ 307	35	80	27
NJ 2307	35	80	31
NJ 407	35	100	25
Non 1007	35	62	14
Non 207	35	72	17
Non 2207	35	72	23
Non 307	35	80	21
Non 2307	35	80	31
No 407	35	100	25
NUP 207	35	70	27
NUP 2207	35	72	23
NUP 307	35	80	21
NUP 2307	35	80	31
N 208	40	80	18
N 308	40	90	23
N 408	40	110	27
NJ 208	40	80	18
NJ 2208	40	80	23
NJ 308	40	90	23
NJ 2308	40	90	33
NJ 408	40	110	27
Non 1008	40	68	15
Non 208	40	80	18
Non 2208	40	80	23
Non 308	40	90	23
Non 2308	40	90	33
No 408	40	110	27
Nup 208	40	80	18
NUP 2208	40	80	23
NUP 308	40	90	23
NUP 2308	40	90	33
NUP 408	40	110	27
N 209	45	85	19
N 309	45	100	25
N 409	45	120	29
NJ 209	45	85	19
NJ 2209	45	85	23
NJ 309	45	100	25
NJ 2309	45	100	36
NJ 409	45	120	29
Non 1009	45	75	16
Non 209	45	85	19
Non 2209	45	85	23
Non 309	45	100	25
Non 2309	45	100	36
No 409	45	120	29
Nup 209	45	85	19
NUP 2209	45	85	23
NUP 309	45	100	25
NUP 2309	45	100	36
NUP 409	45	120	29
N 210	50	90	20
N 310	50	110	27
N 410	50	130	31
NJ 210	50	90	20
NJ 2210	50	90	23
NJ 310	50	110	27
NJ 2310	50	110	40
NJ 410	50	130	31
Non 1010	50	80	16
Non 210	50	90	20
No 2210	50	90	23
Non 310	50	110	40
Non 410	50	130	31
NUP 210	50	90	20
NUP 2210	50	90	23
NUP 310	50	110	27
NUP 2310	50	110	40
N 211	55	100	21
N 311	55	120	29
N 411	55	140	33
NJ 211	55	100	21
NJ 2211	55	100	25
NJ 311	55	120	29
NJ 2311	55	120	43
NJ 411	55	140	43
No 1011	55	90	18
No 211	55	100	21
No 2211	55	100	25
No 2311	55	120	43
Non 311	55	120	29
No 411	55	140	33
NUP 211	55	100	21
NUP 2211	55	100	25
NUP 311	55	120	29
NUP 2311	55	120	43
NUP 411	55	140	33
N 212	60	110	22
N 312	60	130	31
N 2312	60	130	46
NJ 212	60	110	22
NJ 2212	60	110	28
NJ 312	60	130	31
NJ 2312	60	130	46
NJ 412	60	150	35
No 1012	60	95	18
No 212	60	110	22
No 2212	60	110	28
Non 312	60	130	31
No 2312	60	130	46
No 412	60	150	35
NUP 212	60	110	22
NUP 2212	60	110	28
NUP 312	60	130	31
NUP 2312	60	130	46
NUP 412	60	150	35
N 213	65	140	23
N 313	65	140	33
NJ 213	65	120	23
NJ 2213	65	120	31
NJ 313	65	140	33
NJ 2313	65	140	48
NJ 413	65	160	37
Non 1013	65	100	18
No 213	65	120	23
No 2213	65	120	31
Non 313	65	140	33
No 2313	65	140	48
No 413	65	160	37
NUP 213	65	120	23
NUP 2213	65	120	31
Non 313	65	140	33
No 2313	65	140	48
No 413	65	160	37
NUP 213	65	120	23
NUP 2213	65	120	31
NUP 313	65	140	33
NUP 2313	65	140	48
NUP 413	65	160	37

Suffissi

Relativo al design interno

· E: design migliorato. Questo design di solito significa un aumento del numero di elementi di rotolamento, l'ottimizzazione delle loro dimensioni o il miglioramento della struttura della gabbia, migliorando così la capacità di carico del cuscinetto. Ad esempio, alcuni cuscinetti a rulli cilindrici a fila singola di SKF con suffisso "E" presentano una geometria interna ottimizzata e un design della gabbia, con conseguenti carichi più votati.

· Em: design migliorato con una gabbia di ottone lavorata. Rispetto alle gabbie ordinarie, la gabbia di ottone lavorata ha una migliore resistenza e resistenza all'usura, rendendola adatta a condizioni di lavoro più impegnative.

· MA: utilizza una gabbia di ottone lavorata guidata dall'anello esterno. Questo tipo di gabbia può fornire una buona lubrificazione e prestazioni di dissipazione del calore. Nel frattempo, la guida all'anello esterno garantisce la stabilità della gabbia durante la rotazione ad alta velocità.

Relativo alla classe di tolleranza

· P0: classe di tolleranza normale. Questa è la classe di tolleranza più comune, adatta per le applicazioni industriali più generali.

· P6: una classe di tolleranza più rigorosa di P0. È applicabile alle situazioni in cui è richiesto un certo livello di precisione di rotazione, come gli assi di alimentazione delle macchine utensili.

· P5: maggiore precisione di P6. È comunemente usato negli alberi principali di macchine utensili ad alta precisione, apparecchiature aerospaziali e altri campi con requisiti di precisione estremamente elevati.

Relativo al gioco

· C1: più piccolo del normale gioco. È adatto a situazioni in cui è richiesto un rigoroso controllo degli spostamenti assiali e radiali, come gli alberi principali delle macchine utensili di precisione.

· C2: la clearance è inferiore alla clearance normale ma maggiore di C1. Viene utilizzato quando è necessario un certo livello di controllo di autorizzazione ma non così severo.

· CN: spazio normale. È la classe di liquidazione più comunemente usata, adatta per le applicazioni industriali più generali.

· C3: la clearance è maggiore del normale gioco. Viene spesso utilizzato in ambienti ad alta temperatura o quando l'interferenza si adatta tra l'albero e l'alloggiamento del cuscinetto è relativamente grande, per compensare la diminuzione della clearance causata dalle variazioni di temperatura o dall'adattamento.

· C4: il gioco è maggiore di C3. È adatto per ambienti di temperatura più elevati o interferenze più grandi.

· C5: il più grande spazio. Viene generalmente utilizzato in condizioni di lavoro speciali con adattamenti ad alta temperatura, ad alta velocità o di grandi dimensioni.

Applicazione

Industria della macchina utensile:È comunemente usato negli alberi principali delle macchine utensili. Può resistere alle forze di taglio radiali durante il processo di lavorazione delle macchine utensili, garantendo l'accuratezza e la stabilità rotazionale dell'albero principale, migliorando così l'accuratezza della lavorazione e la qualità della superficie.

Industria automobilistica:Nei motori elettrici, i cuscinetti a rulli cilindrici a fila vengono utilizzati per supportare il rotore, con il peso del rotore e le forze radiali generate durante il funzionamento per garantire il normale funzionamento del motore.

Attrezzatura metallurgica:Ad esempio, i cuscinetti di rollio di backup di rotoli di backup dei rondine possono resistere agli enormi carichi radiali durante il processo di rolling, garantendo il funzionamento stabile dei rotoli e della precisione di rotolamento.

Macchinari minerari: In attrezzature come frantoi e mulini a sfere, i cuscinetti a rulli cilindrici a fila vengono utilizzati per supportare i componenti pesanti, con gli impatti e i carichi generati durante la frantumazione e la macinatura dei minerali.
