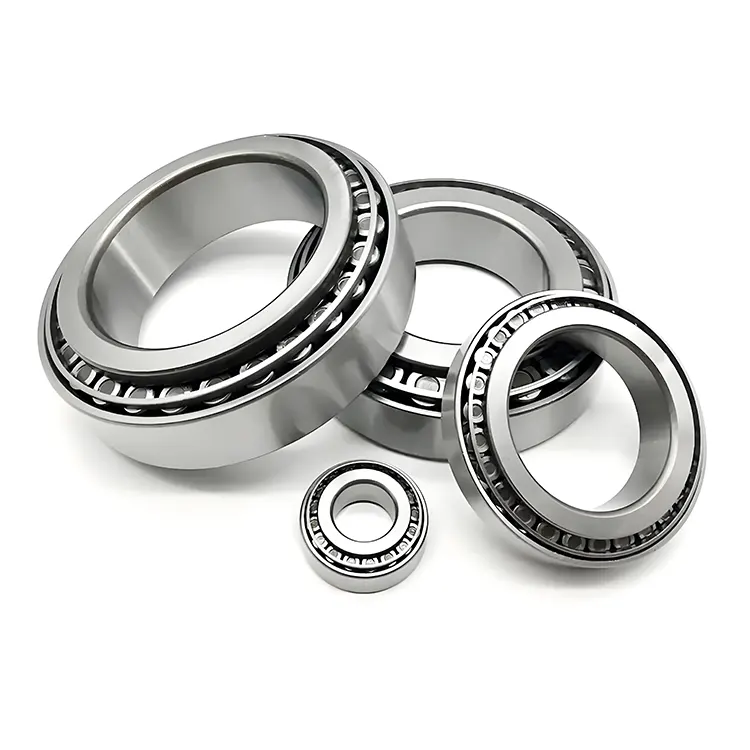

Cuscinetto a rullo conico a fila singola

Komel Bearing Co., Ltd è uno dei principali produttori di cuscinetti a rulli a conici a fila e fornitore in Cina. Siamo stati specializzati nel cuscinetto presentato per molti anni. I nostri prodotti hanno un buon vantaggio dei prezzi e abbiamo esportato i nostri cuscinetti in molti mercati. Non vediamo l'ora di diventare il tuo partner a lungo termine in Cina.

Invia richiesta

Descrizione del prodotto

I cuscinetti a rulli a conici a fila singola fabbricati da Komel sono costituiti da un anello interno, un cuscinetto semplice e un alloggiamento. La strada della casa fu liberata e le auto guidavano sulla strada. L'asta viene utilizzata per definire la distanza e lo spazio tra le ruote, consentendo una distribuzione uniforme della bobina interna. In genere, viene utilizzato il metallo. Se il diametro esterno del raggio è troppo grande, vengono utilizzate colonne in acciaio solido.

È stata inoltre installata una pista per l'anello esterno, in combinazione con l'anello di trasmissione interna per fornire supporto per le ruote connesse. Gli anelli esterni e interni dell'assemblaggio dell'anello possono essere separati, rendendo più facili l'assemblaggio e lo smontaggio.

I cuscinetti a rulli a conici a fila singola della nostra azienda sono ampiamente utilizzati nell'industria automobilistica, nella produzione di macchinari, nei macchinari minerari e nella generazione di energia eolica, tra gli altri.

Parametro (specifica)

Numero modello	Diametro interno	Diametro esterno	Larghezza
30202	15	35	11.75
30302	15	42	14.25
30203	17	40	13.25
32203	17	40	17.25
30303	17	47	15.25
32303	17	47	20.25
32004	20	42	15
30204	20	47	15.25
32204	20	47	19.25
30304	20	52	16.25
32304	20	52	19.25
32005	25	47	15
33005	25	47	17
30205	25	52	16.25
32205	25	52	19.25
30305	25	62	18.25
32305	25	62	25.25
32006	30	55	17
33006	30	55	20
30206	30	62	17.25
32206	30	62	21.25
30306	30	72	20.75
32306	30	72	28.75
32907	35	55	14
32007	35	62	18
33007	35	62	21
30207	35	72	18.25
32207	35	72	24.25
33207	35	72	28
30307	35	80	22.75
32307	35	80	32.75
32908	40	62	15
32008	40	68	19
33008	40	68	22
33108	40	75	26
30208	40	80	19.75
32208	40	80	24.75
33208	40	80	32
30308	40	90	25.25
32308	40	90	35.25
32909	45	68	15
32009	45	75	20
33009	45	75	24
33109	45	80	26
30209	45	85	20.75
32209	45	85	24.75
33209	45	85	32
30309	45	100	27.25
32309	45	100	38.25
32910	50	72	15
32010	50	80	20
33010	50	80	24
33110	50	85	26
30210	50	90	21.75
32210	50	90	24.75
30310	50	110	29.25
32310	50	110	42.25
32911	55	80	17
32011	55	90	23
33011	55	90	27
33111	55	95	30
30211	55	100	22.75
32211	55	100	26.75
30311	55	120	31.5
32311	55	120	45.5
32912	60	85	17
32012	60	95	23
33012	60	95	27
33112	60	100	30
30212	60	110	23.75
32212	60	110	29.75
30312	60	130	33.5
32312	60	130	48.5
32913	65	90	17
32013	65	100	23
33013	65	100	27
30213	65	110	34
32213	65	120	24.75
33213	65	120	34.75
30313	65	140	36
32313	65	140	51
32914	70	100	20
32014	70	110	25
33014	70	110	31
33114	70	120	37
30214	70	125	26.25
32214	70	125	33.25
30314	70	150	38
32314	70	150	54
32915	75	105	20
32015	75	115	25
33015	75	115	31
33115	75	125	37
30215	75	130	27.25
32215	75	130	33.25
30315	75	160	40
32315	75	160	58
32916	80	110	20
32016	80	125	29
33016	80	125	36
33116	80	130	37
30216	80	140	28.25
32216	80	140	35.25
30316	80	170	42.5
32316	80	170	61.5
32917	85	120	23
32017	85	130	29
33017	85	130	36
33117	85	140	41
30217	85	150	30.5
32217	85	150	38.5
33217	85	150	49
30317	85	180	44.5
32317	85	180	63.5
32918	90	125	23
32018	90	140	32
33018	90	140	39
33118	90	150	45
30218	90	160	32.5
32218	90	160	45.5
30318	90	190	46.5
32318	90	190	67.5
32919	95	130	23
32019	95	145	32
33019	95	145	39
33119	95	160	49
30219	95	170	34.5
32219	95	170	45.5
30319	95	200	49.5
32319	95	200	71.5
32920	100	140	25
32020	100	150	32
33020	100	150	39
33120	100	165	52
30220	100	180	37
32220	100	180	49
30320	100	215	51.5
32320	100	215	77.5
32921	105	145	25
32021	105	160	35
33021	105	160	43
33121	105	175	56
30221	105	190	35
32221	105	190	53
30321	105	225	53.5
32321	105	225	81.5
32922	110	150	25
32022	110	170	38
33022	110	170	47
33122	110	180	56
30222	110	200	41
32222	110	200	56
30322	110	240	54.5
32322	110	240	84.5
32924	120	165	29
32024	120	180	38
33024	120	180	48
33124	120	200	62
30224	120	215	43.5
32224	120	215	61.5
30324	120	260	59.5
32324	120	260	90.5
32926	130	180	32
32026	130	200	45
33026	130	200	55
30226	130	230	43.75
32226	130	230	67.75
30326	130	280	63.75
32326	130	280	98.75
32928	140	190	32
32028	140	210	45
33028	140	210	56
30228	140	250	45.75
32228	140	250	71.75
30328	140	300	67.75
32328	140	300	107.75
32930	150	210	38
32030	150	225	48
33030	150	225	59
30230	150	270	49
32230	150	270	77
30330	150	320	72
32330	150	320	114
32032	160	240	51
30232	160	290	52
32232	160	290	84
30332	160	340	75
32332	160	340	121
32034	170	260	57
30234	170	310	57
32234	170	310	91
30334	170	360	80
32334	170	360	127
32036	180	280	64
30236	180	320	57
32236	180	320	91
30336	180	380	83
32336	180	380	134
32038	190	290	64
30238	190	340	60
32238	190	340	97
30338	190	400	86
32338	190	400	140
32040	200	310	70
30240	200	360	64
32240	200	360	104
30340	200	420	89
32340	200	420	146
32044	220	340	76
30244	220	400	72
32244	220	400	114
30344	220	460	97
32344	220	460	154
32048	240	360	76
30248	240	440	79
32248	240	440	127
30348	240	480	89
32348	240	480	137
32052	260	400	87
30252	260	480	89
32252	260	480	137
30352	260	540	113
32352	260	540	176
32056	280	420	87
30256	280	500	89
32256	280	500	137
30356	280	580	119
32356	280	580	187
30260	300	540	96
32260	300	540	149
32064	320	580	104
32264	320	580	159

Suffissi

Correlato a dimensioni e strutture

· E: design rinforzato, il che significa generalmente che le dimensioni dei rulli e delle piste del cuscinetto sono aumentate per migliorare la capacità di carico del cuscinetto. Ad esempio, in alcuni scenari di applicazione di carico pesanti, l'uso di cuscinetti a rulli affusolati rinforzati possono resistere meglio a grandi carichi radiali e assiali.

· J: l'anello interno è dotato di fori di petrolio e scanalature di petrolio per la lubrificazione. Questo design facilita l'iniezione di olio lubrificante nel cuscinetto, garantendo una buona lubrificazione durante il funzionamento ad alta velocità o pesante e riducendo l'usura e la generazione di calore.

· Jr: l'anello esterno è dotato di fori oleosi e scanalature, mirando anche a migliorare le condizioni di lubrificazione del cuscinetto.

· N: l'anello esterno ha una scanalatura a scatto per l'installazione di un anello a scatto, che può ottenere un posizionamento assiale del cuscinetto e impedire al cuscinetto di muoversi assialmente sull'albero.

· NR: l'anello esterno ha uno scatto - scanalatura e viene fornito con un anello a scatto. Rispetto ai cuscinetti con solo uno snap: scanalatura, questa configurazione è più user: amichevole. Il posizionamento assiale può essere completato direttamente dopo aver installato l'anello a scatto.

Relativi alle classi di tolleranza

· P2: il più alto livello di precisione dimensionale e precisione di rotazione, adatto per scenari di applicazione con requisiti di precisione estremamente elevati, come i mandrini delle macchine utensili di precisione.

· P4: una classe ad alta precisione, con precisione secondo solo alla classe P2. È comunemente usato in alcune apparecchiature meccaniche ad alta velocità e ad alta precisione, come motori aerodinamici e macchine per la macinazione ad alta velocità.

· P5: una classe ad alta precisione comune, che può soddisfare i requisiti della maggior parte delle attrezzature industriali con determinati requisiti di precisione, come macchinari CNC e macchinari tessili.

· P6: l'accuratezza è inferiore alla classe P5 ma superiore alla classe normale (la classe normale è indicata senza suffisso). Può essere utilizzato in macchinari con requisiti di precisione generali, come macchinari agricoli e macchine utensili generali.

Relativo al gioco interno

· C1: il gioco è inferiore al normale gioco, adatto a occasioni che richiedono elevata precisione e bassa vibrazione, come strumenti di precisione e apparecchiature ottiche.

· C2: la clearance è inferiore alla clearance normale ma maggiore di quella della classe C1. È comunemente usato in alcuni macchinari di precisione con determinati requisiti per l'autorizzazione.

· C0: autorizzazione normale, che è la classe di liquidazione più comunemente utilizzata ed è adatta alla maggior parte delle apparecchiature meccaniche in condizioni di lavoro generali.

· C3: la clearance è maggiore del normale gioco, comunemente usato in condizioni di lavoro come alta temperatura, alta velocità e carico pesante. In questi casi, l'autorizzazione del cuscinetto diminuirà a causa di fattori come l'espansione termica. Una più ampia autorizzazione iniziale può garantire che il cuscinetto abbia ancora un adeguato spazio durante il funzionamento.

· C4: il gioco è maggiore di quello della classe C3, adatto a condizioni di lavoro speciali con temperatura più elevata, velocità più elevata e carico più pesante.

Relativo alle gabbie

· M: gabbia in lega di rame solida, che ha una buona resistenza, resistenza all'usura e prestazioni di lubrificazione. È adatto per ambienti di lavoro ad alta velocità, pesante - carico e ad alta temperatura.

· T: gabbia di resina sintetica, che è leggera, ha un basso rumore e buone prestazioni di auto -lubrificazione. È comunemente usato in scenari di applicazione ad alta velocità e a basso rumore, come utensili elettrici ed elettrodomestici.

· TN: vetro - fibra - gage in nylon 66 rinforzata, che ha una buona forza e tenacità e ha anche alcune prestazioni di auto -lubrificazione. È ampiamente utilizzato in molte applicazioni industriali comuni.

Correlato ai materiali e al trattamento termico

· W: materiali speciali, di solito indicando che il cuscinetto è realizzato in acciaio speciale o altri materiali per soddisfare condizioni di lavoro specifiche, come la resistenza alla corrosione e la resistenza ad alta temperatura.

· G: sottoposto a un trattamento termico speciale, che migliora la durezza del cuscinetto, la resistenza all'usura e le prestazioni anti -fatica. È adatto per applicazioni in condizioni di lavoro difficili e carichi pesanti.

Applicazione

Industria automobilistica

I cuscinetti a rulli affusolati a fila sono comunemente usati nei mozzi delle ruote anteriori e posteriori, differenziali, trasmissioni e altre parti delle automobili. In queste applicazioni, possono resistere ai carichi radiali e assiali generati durante il funzionamento del veicolo, garantendo la rotazione stabile delle ruote e il normale funzionamento del sistema di trasmissione.

Produzione di macchinari

Sono ampiamente utilizzati nei mandrini, nei alberi di alimentazione e in altre parti di varie macchine utensili. Possono sopportare carichi come forze di taglio, garantendo l'accuratezza della lavorazione e la stabilità delle macchine utensili. Inoltre, in altri campi di produzione di macchinari come macchinari tessili, macchinari e macchinari di imballaggio, sono anche comunemente utilizzati per supportare componenti rotanti, trasmettere energia e carichi di orso.

Macchinari minerari

In attrezzature come frantoi, mulini a sfere e trasportatori, i cuscinetti a rulli affusolati a fila possono resistere a enormi carichi e vibrazioni di impatto, garantendo il funzionamento affidabile dell'attrezzatura in ambienti di lavoro difficili.

Generazione di energia eolica

I cuscinetti a rulli affusolati a fila sono utilizzati negli alberi principali, nei sistemi di imbardata e nei sistemi di pitch di turbine eoliche. Possono sopportare carichi come la gravità, le forze assiali e le coppie delle ruote del vento, soddisfacendo i requisiti per l'elevata affidabilità e la lunga durata delle attrezzature per l'energia eolica.
