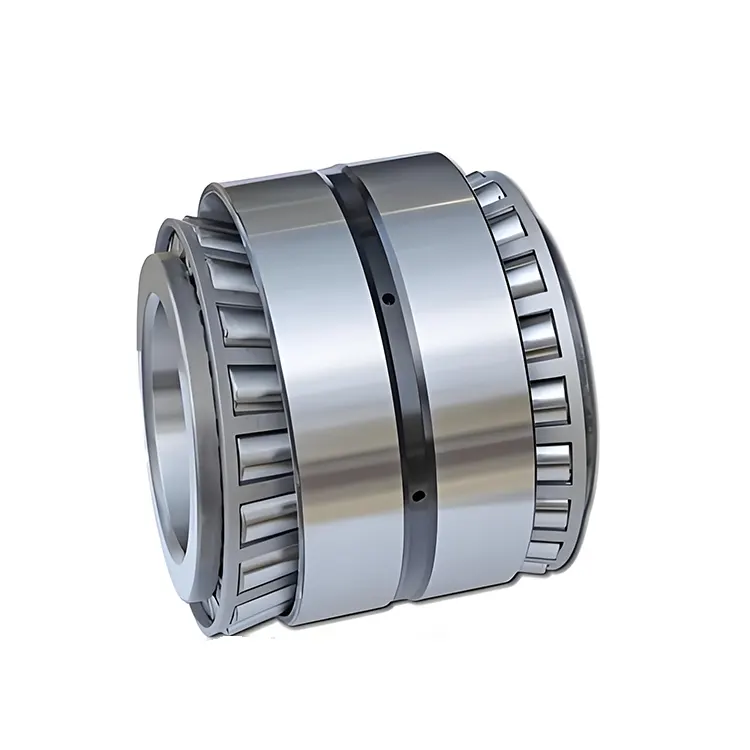

Cuscinetto a doppia fila conico

Guarnizioni a spirale a spirale a doppia fila ad alte prestazioni prodotte da Komel, compresi gli anelli continui. L'anello esterno è composto da due anelli esterni, i volti più piccoli degli anelli esterni sono vicini l'uno all'altro e c'è un anello distanziale nel mezzo. Gli elementi rotolanti sono cuscinetti a rulli disposti tra le corrispondenti piste degli anelli interni ed esterni. La recinzione separa le auto e gli spazi uguali. In genere vengono utilizzate piastre di segnaletica in acciaio, ma vengono utilizzate anche le traverse in acciaio. Questi cuscinetti hanno un'elevata capacità di carico, spazio garantito, alta precisione di rotazione e velocità di rotazione limitata. I cuscinetti a rulli a doppia fila di Komel sono ampiamente utilizzati nella produzione automobilistica, nell'industria delle macchine utensili, nei macchinari di costruzione, nei macchinari metallurgici e in altre industrie.

Parametro (specifica)

Suffissi

· E: design rinforzato, il che significa generalmente che le dimensioni dei rulli e delle piste del cuscinetto sono aumentate per migliorare la capacità di carico del cuscinetto. Ad esempio, in alcuni scenari di applicazione di carico pesanti, l'uso di cuscinetti a rulli affusolati rinforzati possono resistere meglio a grandi carichi radiali e assiali.

· J: l'anello interno è dotato di fori di petrolio e scanalature di petrolio per la lubrificazione. Questo design facilita l'iniezione di olio lubrificante nel cuscinetto, garantendo una buona lubrificazione durante il funzionamento ad alta velocità o pesante e riducendo l'usura e la generazione di calore.

· Jr: l'anello esterno è dotato di fori oleosi e scanalature, mirando anche a migliorare le condizioni di lubrificazione del cuscinetto.

· N: l'anello esterno ha una scanalatura a scatto per l'installazione di un anello a scatto, che può ottenere un posizionamento assiale del cuscinetto e impedire al cuscinetto di muoversi assialmente sull'albero.

· NR: l'anello esterno ha uno scatto - scanalatura e viene fornito con un anello a scatto. Rispetto ai cuscinetti con solo uno snap: scanalatura, questa configurazione è più user: amichevole. Il posizionamento assiale può essere completato direttamente dopo aver installato l'anello a scatto.

· P2: il più alto livello di precisione dimensionale e precisione di rotazione, adatto per scenari di applicazione con requisiti di precisione estremamente elevati, come i mandrini delle macchine utensili di precisione.

· P4: una classe ad alta precisione, con precisione secondo solo alla classe P2. È comunemente usato in alcune apparecchiature meccaniche ad alta velocità e ad alta precisione, come motori aerodinamici e macchine per la macinazione ad alta velocità.

· P5: una classe ad alta precisione comune, che può soddisfare i requisiti della maggior parte delle attrezzature industriali con determinati requisiti di precisione, come macchinari CNC e macchinari tessili.

· P6: l'accuratezza è inferiore alla classe P5 ma superiore alla classe normale (la classe normale è indicata senza suffisso). Può essere utilizzato in macchinari con requisiti di precisione generali, come macchinari agricoli e macchine utensili generali.

· C1: il gioco è inferiore al normale gioco, adatto a occasioni che richiedono elevata precisione e bassa vibrazione, come strumenti di precisione e apparecchiature ottiche.

· C2: la clearance è inferiore alla clearance normale ma maggiore di quella della classe C1. È comunemente usato in alcuni macchinari di precisione con determinati requisiti per l'autorizzazione.

· C0: autorizzazione normale, che è la classe di liquidazione più comunemente utilizzata ed è adatta alla maggior parte delle apparecchiature meccaniche in condizioni di lavoro generali.

· C3: la clearance è maggiore del normale gioco, comunemente usato in condizioni di lavoro come alta temperatura, alta velocità e carico pesante. In questi casi, l'autorizzazione del cuscinetto diminuirà a causa di fattori come l'espansione termica. Una più ampia autorizzazione iniziale può garantire che il cuscinetto abbia ancora un adeguato spazio durante il funzionamento.

· C4: il gioco è maggiore di quello della classe C3, adatto a condizioni di lavoro speciali con temperatura più elevata, velocità più elevata e carico più pesante.

· M: gabbia in lega di rame solida, che ha una buona resistenza, resistenza all'usura e prestazioni di lubrificazione. È adatto per ambienti di lavoro ad alta velocità, pesante - carico e ad alta temperatura.

· T: gabbia di resina sintetica, che è leggera, ha un basso rumore e buone prestazioni di auto -lubrificazione. È comunemente usato in scenari di applicazione ad alta velocità e a basso rumore, come utensili elettrici ed elettrodomestici.

· TN: vetro - fibra - gage in nylon 66 rinforzata, che ha una buona forza e tenacità e ha anche alcune prestazioni di auto -lubrificazione. È ampiamente utilizzato in molte applicazioni industriali comuni.

· W: materiali speciali, di solito indicando che il cuscinetto è realizzato in acciaio speciale o altri materiali per soddisfare condizioni di lavoro specifiche, come la resistenza alla corrosione e la resistenza ad alta temperatura.

· G: sottoposto a un trattamento termico speciale, che migliora la durezza del cuscinetto, la resistenza all'usura e le prestazioni anti -fatica. È adatto per applicazioni in condizioni di lavoro difficili e carichi pesanti.

Applicazione

Industria automobilistica:È comunemente usato in parti come ruote automobilistiche, differenziali e trasmissioni. Può resistere a carichi radiali e assiali durante il funzionamento del veicolo, garantendo la correzione regolare del veicolo e l'accuratezza dello sterzo.

Industria della macchina utensile:Può essere applicato a componenti come i mandrini e i passi di lavoro delle macchine utensili, supportano le operazioni di taglio e lavorazione delle macchine per macchine di alta precisione e garantire l'accuratezza della lavorazione e la qualità della superficie.

Industria dei macchinari per l'edilizia:Ad esempio, in parti come i cuscinetti della maniche e gli alberi di trasmissione di macchinari di costruzione come escavatori, caricatori e gru, può resistere a enormi carichi radiali e assiali e adattarsi ad ambienti di lavoro difficili.

Industria delle attrezzature metallurgiche:Nei macchinari metallurgici come i rondine e le attrezzature per la making, viene utilizzato per supportare componenti come rulli e alberi di trasmissione e può resistere a carichi in condizioni di lavoro difficili come alte temperature e carichi pesanti.
