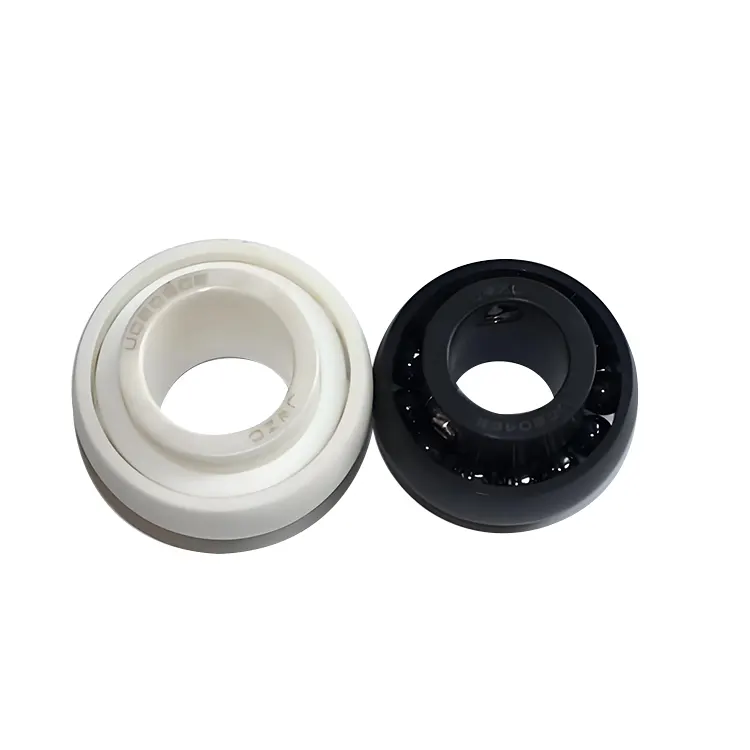

Cuscinetto a sfera di inserto in ceramica ibrida

Komel è un tipo di cuscinetto a sfera ibrido in ceramica a sfera esterna utilizzata per produrre due superfici in ceramica e cuscinetto in acciaio.

Elementi di rotolamento: di solito sono realizzati con materiali in ceramica. I materiali ceramici comuni includono nitruro di silicio (Si₃n₄), carburo di silicio (SIC), ecc. Questi elementi di laminazione ceramica hanno caratteristiche notevoli come alta durezza, bassa densità, forte resistenza all'usura, buona stabilità chimica e elevata resistenza alla temperatura. Rispetto ai tradizionali elementi di laminazione in acciaio, gli elementi di laminazione in ceramica hanno un peso più leggero e hanno un momento di inerzia più piccolo. Durante il funzionamento ad alta velocità, possono effettivamente ridurre la forza centrifuga e la generazione di calore, migliorando così la stabilità operativa e la durata di servizio dei cuscinetti.

Gli anelli interni ed esterni sono generalmente realizzati in acciaio per cuscinetti. L'acciaio del cuscinetto ha una buona resistenza e tenacità e può resistere a carichi relativamente grandi, fornendo una struttura di supporto affidabile per i cuscinetti. Questa combinazione di elementi di rotolamento in ceramica e anelli interni ed esterni in acciaio dà pieno gioco ai rispettivi vantaggi di materiali ceramici e materiali metallici, non solo garantendo l'elevata capacità di carico dei cuscinetti, ma migliorando anche le loro prestazioni ad alta velocità e la resistenza all'usura.

La funzione della gabbia è quella di separare uniformemente gli elementi di rotolamento in ceramica e guidarli a rotolare correttamente sulle piste. I materiali della gabbia di solito includono materie plastiche ingegneristiche (come politetrafluoroetilene) e metalli (come l'acciaio inossidabile). La gabbia di plastica ingegneristica ha un peso leggero e ha un piccolo coefficiente di attrito, che può ridurre ulteriormente la resistenza di corsa dei cuscinetti. La gabbia metallica, d'altra parte, ha elevata resistenza e rigidità ed è adatta a condizioni di lavoro con carichi elevati e velocità elevate.

Questi cuscinetti hanno caratteristiche come buone prestazioni di autoallineamento, eccellenti prestazioni ad alta velocità, capacità di carico relativamente elevata e resistenza all'usura e alla corrosione. Sono ampiamente utilizzati nel campo industriale, nel nuovo campo energetico, nel campo aerospaziale, nel campo dei dispositivi medici, sul campo di cibo e sulle bevande e sul campo di produzione dei semiconduttori.

Parametro (specifica)

Suffissi

Suffisso materiale

H: Indica palle in ceramica. Ad esempio, 6205 - H rappresenta un cuscinetto a sfera di scanalatura profonda del modello 6205 con palline di ceramica come elementi rotolanti.

T: Può indicare una gabbia fatta di materiali ceramici. Se è il suffisso combinato "HT", significa che il cuscinetto ha sia palline ceramiche che una gabbia ceramica.

Suffisso di grado di tolleranza

P4: indica che il grado di tolleranza del cuscinetto è conforme allo standard di livello ISO 4. Appartiene a un grado di precisione elevato e di solito viene utilizzato in apparecchiature con requisiti di precisione elevata, come i mandrini delle macchine utensili di precisione.

P5: il grado di tolleranza è conforme allo standard di livello ISO a 5. La sua precisione è leggermente inferiore a quella di P4 ed è anche ampiamente utilizzata in alcune attrezzature industriali con determinati requisiti di precisione.

Suffisso di clearance

C3: indica che la clearance radiale del cuscinetto è maggiore della clearance standard. È adatto a situazioni in cui il cuscinetto genererà una significativa espansione termica durante il funzionamento, impedendo al cuscinetto di sequestrare a causa dell'espansione termica.

C4: la clearance è maggiore di quella di C3. Viene spesso utilizzato in condizioni di lavoro ad alta temperatura, ad alta velocità o ad alte carico.

CM: rappresenta il gioco per i motori, che è una gamma di autorizzazione speciale adatta per attrezzature come motori con requisiti elevati per vibrazioni e rumore.

Suffisso sigillante

Z: indica che il cuscinetto ha una copertura di polvere su un lato, che può impedire alla polvere e ad altre impurità di entrare nel cuscinetto.

ZZ: significa che il cuscinetto ha coperture di polvere su entrambi i lati.

RS: indica che il cuscinetto ha una guarnizione in gomma a contatto su un lato. L'effetto di tenuta è buono, il che può impedire la perdita di olio lubrificante e l'intrusione di impurità esterne, ma aumenterà una certa coppia di attrito.

2RS: significa che il cuscinetto ha guarnizioni in gomma a contatto su entrambi i lati.

Applicazione

Campo industriale:In macchinari industriali su larga scala come macchinari minerari, macchinari per impieghi pesanti e macchinari tessili, i cuscinetti a sfera di inserto in ceramica ibrida possono, in virtù della loro funzione autoallineamento e delle proprietà resistenti all'usura e resistenti alla corrosione, adattarsi ad ambienti di lavoro rigidi e deforma di defelezione degli alberi, garantendo le operazioni più resistenti all'apparecchiatura. Ad esempio, in attrezzature come frantoi e mulini a sfera nelle miniere, i cuscinetti devono resistere a enormi carichi di impatto e ambienti di lavoro duri e i cuscinetti a sfera di inserto in ceramica ibridi possono affrontare efficacemente queste sfide.

Nuovo campo energetico:Nei set di generatori di turbine eoliche, possono essere utilizzati in componenti chiave come l'albero principale e il cambio. Durante il funzionamento di una turbina eolica, l'albero è soggetto a carichi e vibrazioni complesse. Le prestazioni autoallineate e l'elevata capacità di portamento del carico dei cuscinetti a sfera di inserto in ceramica ibrida possono adattarsi alla deformazione dell'albero in diverse condizioni di lavoro della turbina eolica, migliorando l'affidabilità e la durata dell'attrezzatura e riducendo i costi di manutenzione.

Campo aerospaziale: In alcuni componenti dei motori e degli aeroplani degli aeromobili, i requisiti per le prestazioni e l'affidabilità dei cuscinetti sono estremamente elevati. Le caratteristiche dei cuscinetti a sfere di inserzione ceramica ibrida, come bassa densità, alte prestazioni, capacità di autoallineamento e resistenza alla corrosione, consentono loro di soddisfare i requisiti rigorosi del campo aerospaziale e garantire il normale funzionamento dell'attrezzatura. Ad esempio, nel sistema di carrello di atterraggio di un aereo, i cuscinetti devono mantenere buone prestazioni operative mentre resistono a enormi forze di impatto e i cuscinetti a sfera di inserto in ceramica ibrida possono soddisfare questo requisito.

Campo di dispositivo medico:In dispositivi medici come scanner TC e attrezzature chirurgiche dentali, cuscinetti con alta precisione, basso rumore e nessun inquinamento. Le proprietà a bassa frizione, ad alta pulizia e resistenti alla corrosione dei cuscinetti a sfere di inserto in ceramica ibrida possono soddisfare i requisiti speciali dei dispositivi medici, garantendo il normale funzionamento dell'attrezzatura e la sicurezza dei pazienti. Ad esempio, in una mano dentale, l'elevata precisione e le prestazioni a basso rumore dei cuscinetti sono cruciali per il funzionamento preciso della chirurgia.

Campi di produzione di cibo, bevande e semiconduttori:Nell'industria della trasformazione alimentare e delle bevande, le proprietà non tossiche e innocue dei materiali ceramici possono prevenire la contaminazione del prodotto, soddisfacendo gli standard di igiene dell'industria alimentare. Nelle attrezzature per la produzione di semiconduttori, la sua alta precisione, basso inquinamento e resistenza alla corrosione può soddisfare i rigorosi requisiti del processo di produzione per le attrezzature, garantendo la precisione e la qualità della produzione di chip. Ad esempio, durante il processo di fabbricazione dei chip a semiconduttore, i requisiti per la pulizia dell'attrezzatura sono estremamente elevati e i cuscinetti a sfere di inserzione ceramica ibrida possono impedire efficacemente la contaminazione e garantire il regolare progresso della produzione.
