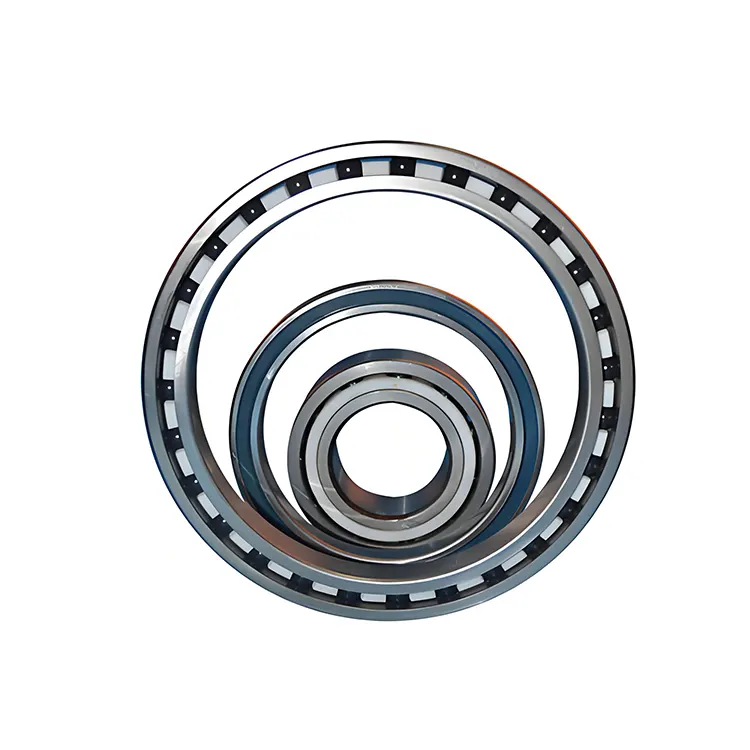

Cuscinetto a sfera di contatto angolare ibrido

I cuscinetti angolari angolari in ceramica ibrida di Cina sono costituiti da un anello interno ed esterno in acciaio, un elemento rotolante in materiale argilloso e un involucro di plastica o metallo. La maniglia in acciaio è resistente e abbastanza forte da resistere a carichi pesanti.

Gli elementi ceramici e in acciaio sono usati in una combinazione di elementi ceramici e acciaio interni circolari ed esterni. Ciò non solo migliorerà le tue capacità di lifting del peso, ma aumenterà anche la velocità e la resistenza ai danni.

Le parti arrotolate in ceramica hanno elevata resistenza, bassa densità, eccellente resistenza alla corrosione, resistenza chimica e resistenza al calore. Rispetto ai rulli di metallo convenzionali, i rulli in ceramica sono più leggeri e hanno una durata più breve. A velocità più elevate, le perdite di calore dovute alla forza centrifuga possono essere effettivamente ridotte, migliorando così le prestazioni del motore.

I rivestimenti in genere includono materie plastiche industriali (ad es. Politetrafluoroetilene) e metalli (ad esempio acciaio inossidabile). Questi rivestimenti in plastica industriale sono leggeri e hanno un basso coefficiente di attrito, che può ridurre significativamente l'esposizione. I tubi in acciaio, d'altra parte, sono lunghi, forti e resistenti, rendendoli ideali per applicazioni ad alta velocità.

Gli angoli di contatto sono 15 °, 25 °, 40 ° e così via.

I cuscinetti a sfere ibridi angolari in ceramica hanno le seguenti caratteristiche: eccellenti prestazioni ad alta velocità, carico, usura e resistenza alla corrosione. Ha molte applicazioni come aerospaziale, macchine di precisione, macchine ad alta velocità, dispositivi medici e dispositivi a semiconduttore.

Parametro (specifica)

Suffissi

Suffisso materiale

H: Indica palle in ceramica. Ad esempio, 6205 - H rappresenta un cuscinetto a sfera di scanalatura profonda del modello 6205 con palline di ceramica come elementi rotolanti.

T: Può indicare una gabbia fatta di materiali ceramici. Se è il suffisso combinato "HT", significa che il cuscinetto ha sia palline ceramiche che una gabbia ceramica.

Suffisso di grado di tolleranza

P4: indica che il grado di tolleranza del cuscinetto è conforme allo standard di livello ISO 4. Appartiene a un grado di precisione elevato e di solito viene utilizzato in apparecchiature con requisiti di precisione elevata, come i mandrini delle macchine utensili di precisione.

P5: il grado di tolleranza è conforme allo standard di livello ISO a 5. La sua precisione è leggermente inferiore a quella di P4 ed è anche ampiamente utilizzata in alcune attrezzature industriali con determinati requisiti di precisione.

Suffisso di clearance

C3: indica che la clearance radiale del cuscinetto è maggiore della clearance standard. È adatto a situazioni in cui il cuscinetto genererà una significativa espansione termica durante il funzionamento, impedendo al cuscinetto di sequestrare a causa dell'espansione termica.

C4: la clearance è maggiore di quella di C3. Viene spesso utilizzato in condizioni di lavoro ad alta temperatura, ad alta velocità o ad alte carico.

CM: rappresenta il gioco per i motori, che è una gamma di autorizzazione speciale adatta per attrezzature come motori con requisiti elevati per vibrazioni e rumore.

Suffisso sigillante

Z: indica che il cuscinetto ha una copertura di polvere su un lato, che può impedire alla polvere e ad altre impurità di entrare nel cuscinetto.

ZZ: significa che il cuscinetto ha coperture di polvere su entrambi i lati.

RS: indica che il cuscinetto ha una guarnizione in gomma a contatto su un lato. L'effetto di tenuta è buono, il che può impedire la perdita di olio lubrificante e l'intrusione di impurità esterne, ma aumenterà una certa coppia di attrito.

2RS: significa che il cuscinetto ha guarnizioni in gomma a contatto su entrambi i lati.

Applicazione

Aerospaziale:In componenti critici come motori aeronautici, sistemi di controllo del volo degli aeromobili e ingranaggi di atterraggio, i requisiti per le prestazioni e l'affidabilità dei cuscinetti sono estremamente elevati. Grazie alle loro caratteristiche a bassa densità e ad alte prestazioni, i cuscinetti a sfere in ceramica a contatto angolare ibrido possono soddisfare questi severi requisiti, garantire il funzionamento stabile dell'attrezzatura e migliorare la sicurezza e l'affidabilità delle attrezzature aerospaziali.

Machine Tool di precisione:La lavorazione di precisione impone requisiti rigorosi sulla precisione, la rigidità e le prestazioni ad alta velocità dei mandrini della macchina utensile. Questi cuscinetti possono migliorare l'accuratezza della lavorazione e l'efficienza delle macchine utensili, ridurre le vibrazioni e la deformazione termica e garantire la qualità della lavorazione. Ad esempio, nelle smerigliatrici di precisione, macchine noiose e altre attrezzature, i cuscinetti a sfere in ceramica a contatto angolare ibrido possono fornire un movimento di rotazione ad alta precisione per soddisfare le esigenze di lavorazione di precisione.

Motori ad alta velocità:Con lo sviluppo della tecnologia motoria verso alta velocità e alta efficienza, le caratteristiche ad alta velocità e a bassa attrezzatura dei cuscinetti a sfere in ceramica a contatto angolare ibrido li rendono una scelta ideale per i motori ad alta velocità. Aiutano a ridurre il consumo di energia dei motori, migliorare l'affidabilità operativa dei motori ed estendere la durata della durata dei motori. Sono ampiamente utilizzati in prodotti come servi motori e motori del mandrino ad alta velocità.

Dispositivi medici: In dispositivi medici come scanner TC e attrezzature per risonanza magnetica, cuscinetti ad alta precisione, basso rumore e nessun inquinamento. Le caratteristiche a bassa frizione, alta pulizia e resistenti alla corrosione dei cuscinetti a sfere in ceramica a contatto angolare ibrido possono soddisfare i requisiti speciali dei dispositivi medici, garantendo il normale funzionamento dell'attrezzatura e la sicurezza dei pazienti.

Attrezzature di produzione a semiconduttore:Durante il processo di produzione del chip a semiconduttore, i requisiti per la precisione e la stabilità dell'attrezzatura sono estremamente elevati. Questi cuscinetti possono fornire un movimento di rotazione ad alta precisione. Allo stesso tempo, le loro caratteristiche resistenti alla corrosione e a bassa inquinamento possono soddisfare i rigorosi requisiti dell'ambiente di produzione dei semiconduttori, garantendo il regolare progresso del processo di produzione. Sono ampiamente utilizzati in attrezzature come macchine litografiche e taglierine.
