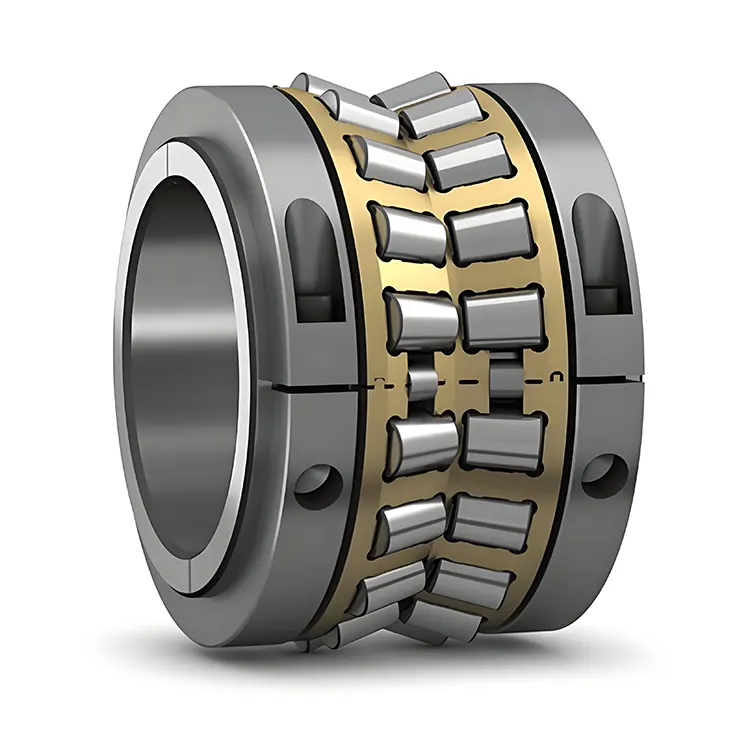

Cuscinetto a rullo conico diviso

La straordinaria caratteristica del cuscinetto a rullo conico diviso prodotto da Komel è che i loro anelli di cuscinetti (anello interno e anello esterno) possono essere suddivisi assialmente in due metà. Questa struttura unica rompe la forma integrale dei tradizionali cuscinetti a rulli affusolati e facilita notevolmente il processo di installazione e smontaggio. Durante l'installazione, a differenza dei cuscinetti tradizionali, non è necessario spostare assialmente l'albero o altri componenti complessi. Invece, solo le due metà del cuscinetto devono essere installate sull'albero e sull'alloggiamento del cuscinetto, quindi sono combinate in un cuscinetto completo attraverso un metodo di connessione specifico (come la connessione del bullone, ecc.).

Rulli affusolati: i rulli affusolati vengono utilizzati come elementi rotolanti. I rulli affusolati hanno un contatto di linea con le piste degli anelli interni ed esterni. Questo metodo di contatto consente al cuscinetto di distribuire in modo più efficace la pressione quando si porta il carico, con un'alta capacità di carico. Il numero e le dimensioni dei rulli sono progettati razionalmente in base alle specifiche del cuscinetto e ai requisiti dell'applicazione per soddisfare i requisiti di carico in diverse condizioni di lavoro.

Cage: una gabbia è generalmente equipaggiata e la sua funzione è quella di separare uniformemente i rulli affusolati e guidarli a rotolare correttamente sulle piste. I materiali della gabbia includono generalmente acciaio timbrato, ottone lavorato o materie plastiche, ecc. Materiali diversi sono adatti per diversi ambienti di lavoro e requisiti di condizione di lavoro. Ad esempio, la gabbia di ottone lavorata ha una buona resistenza all'usura e resistenza ed è adatta a occasioni con carichi pesanti e funzionamento ad alta velocità; La gabbia in acciaio stampato ha un costo inferiore ed è adatta per le condizioni di lavoro generali. Quando è in funzione il cuscinetto a rullo affusolato diviso, porta principalmente carichi radiali e carichi assiali in una determinata direzione. Quando portano il carico radiale, i rulli affusolati rotolano sulle piste degli anelli interni ed esterni, trasmettendo la forza radiale all'alloggiamento del cuscinetto; Quando si porta il carico assiale, l'angolo di contatto tra i rulli e le piste consente alla forza assiale di essere effettivamente portata e trasmessa dal cuscinetto. A causa della sua struttura divisa, anche nel caso di un certo grado di disallineamento o errore di installazione nel sistema di shafting, il cuscinetto può adattarsi a questo cambiamento attraverso lievi regolazioni sulla superficie divisa, compensando l'impatto del disallineamento in una certa misura e garantendo il normale funzionamento del cuscinetto.

Parametro (specifica)

Suffissi

Ma:Indica una gabbia di ottone lavorata guidata dall'anello esterno. Questo tipo di gabbia ha una buona resistenza e resistenza all'usura ed è adatto per alcune occasioni con elevati requisiti per le prestazioni dei cuscinetti. Il metodo guida dell'anello esterno può rendere la gabbia più stabile durante il funzionamento, il che aiuta a migliorare l'accuratezza rotazionale e la durata del cuscinetto.

TVPA:Rappresenta una gabbia solida di tipo finestra realizzato in poliammide rinforzata in fibra di vetro, guidata dall'anello esterno. Il materiale poliammidico rinforzato con fibra di vetro presenta i vantaggi di peso leggero, buona auto-lubrificazione e resistenza alla corrosione. Può mantenere buone prestazioni in condizioni di lavoro difficili come alta velocità e alta temperatura. La progettazione strutturale della gabbia solida di tipo finestra può guidare efficacemente gli elementi di rotolamento, ridurre l'attrito e la collisione tra gli elementi di rotolamento e migliorare l'efficienza operativa del cuscinetto.

Applicazione

Macchinari minerari:Attrezzature come frantoi e mulini a sfere generano forti impatti e vibrazioni durante il funzionamento e i carichi sono relativamente grandi. I cuscinetti a rulli affusolati divisi possono resistere ai carichi in condizioni di lavoro così difficili, garantendo il funzionamento stabile dell'apparecchiatura.

Attrezzatura metallurgica: In attrezzature metallurgiche come gli esplosioni e i rondine, i cuscinetti devono funzionare in ambienti con alte temperature, carichi pesanti e una grande quantità di polvere. Facendo affidamento sulle loro eccellenti prestazioni, i cuscinetti a rulli affusolati divisi possono soddisfare questi requisiti impegnativi, fornendo una garanzia affidabile per la produzione continua di attrezzature metallurgiche.

Veicoli pesanti:Per le parti dell'assale di camion di grandi dimensioni, veicoli da costruzione e altri veicoli pesanti, ci sono elevati requisiti per la capacità di carico e l'affidabilità dei cuscinetti. I cuscinetti a rulli affusolati divisi possono resistere efficacemente a vari carichi durante il processo di guida dei veicoli, migliorando la sicurezza operativa e l'affidabilità dei veicoli.

Equipaggiamento di trasmissione industriale:In alcuni grandi dispositivi di trasmissione industriale, come riduttori e cambi, i cuscinetti a rulli conici divisi sono anche ampiamente utilizzati per supportare il sistema di shafting e trasmettere energia.
