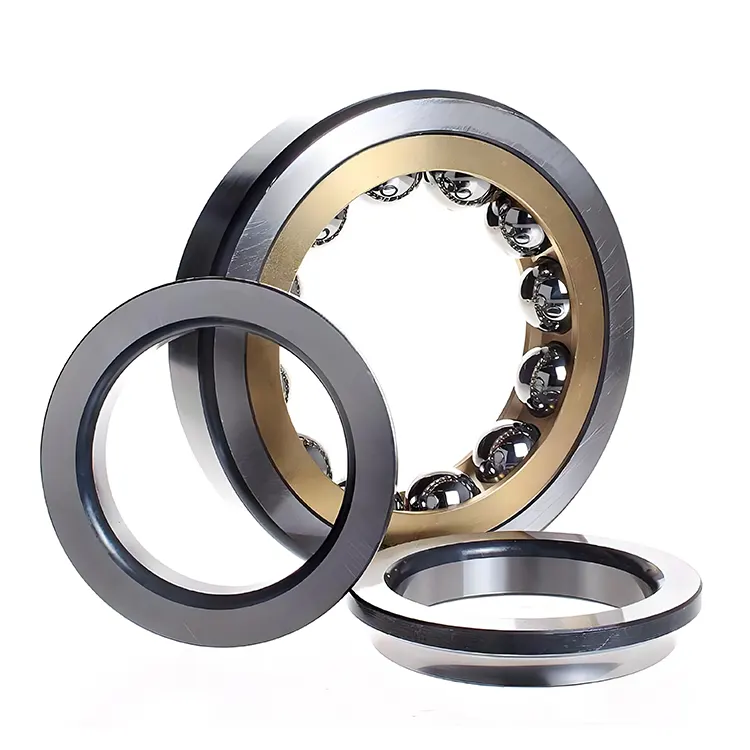

Cina Cuscinetto a sfera di contatto angolare a quattro punti prodotto da Komel è un cuscinetto di carico assiale puro. Può resistere a carichi assiali bidirezionali attraverso il design di contatto a quattro punti tra la sfera di acciaio e gli anelli interni ed esterni (l'angolo di contatto è generalmente di 35 ° o 40 °), ma la capacità di carico radiale è bassa. È adatto per scenari in cui sono richiesti posizionamenti assiali bidirezionali e piccoli carichi radiali (come bracci della gru e banchi da lavoro rotanti).
Caratteristiche strutturali
I cuscinetti a sfera a fila singola, sia anelli interni che esterni hanno doppie costole e la sfera in acciaio e la pista formano un contatto a quattro punti.
L'angolo di contatto è fisso, di solito 35 ° (serie QJ) o 40 ° (serie Q).
Capacità di carico
La capacità di carico assiale bidirezionale è forte, circa il doppio di quella del cuscinetto angolare a file singola di dimensioni.
Il carico radiale deve essere ≤ 30% del carico assiale, altrimenti la vita sarà notevolmente ridotta.
Rigidità e precisione
La rigidità assiale è alta, adatta per il posizionamento assiale ad alta precisione.
È consentita una certa deviazione angolare (di solito ≤ 2 minuti di arco).
|
Numero modello |
Diametro interno |
Diametro esterno |
Larghezza |
|
QJ 203 |
17 |
40 |
12 |
|
QJ 304 |
20 |
52 |
15 |
|
QJ 206 |
30 |
62 |
16 |
|
QJ 306 |
30 |
72 |
19 |
|
QJ 207 |
35 |
72 |
17 |
|
QJ 307 |
35 |
80 |
21 |
|
QJ 208 |
40 |
80 |
18 |
|
QJ 308 |
40 |
90 |
23 |
|
QJ 209 |
45 |
85 |
19 |
|
QJ 309 |
45 |
100 |
25 |
|
QJ 210 |
50 |
90 |
20 |
|
QJ 310 |
50 |
110 |
27 |
|
QJ 211 |
55 |
100 |
21 |
|
QJ 311 |
55 |
120 |
29 |
|
QJ 212 |
60 |
110 |
22 |
|
QJ 312 |
60 |
130 |
31 |
|
QJ 213 |
65 |
120 |
23 |
|
QJ 313 |
65 |
140 |
33 |
|
QJ 214 |
70 |
125 |
24 |
|
QJ 314 |
70 |
150 |
35 |
|
QJ 215 |
75 |
130 |
25 |
|
QJ 315 |
75 |
160 |
37 |
|
QJ 216 |
80 |
140 |
26 |
|
QJ 316 |
80 |
170 |
39 |
|
QJ 217 |
85 |
150 |
28 |
|
QJ 317 |
85 |
180 |
41 |
|
QJ 218 |
90 |
160 |
30 |
|
QJ 318 |
90 |
190 |
43 |
|
QJ 219 |
95 |
170 |
32 |
|
QJ 319 |
95 |
200 |
45 |
|
QJ 220 |
100 |
180 |
34 |
|
QJ 320 |
100 |
215 |
47 |
|
QJ 222 |
110 |
200 |
38 |
|
QJ 322 |
110 |
240 |
50 |
|
QJ 224 |
120 |
215 |
40 |
|
QJ 324 |
120 |
260 |
55 |
|
QJ 226 |
130 |
230 |
40 |
|
QJ 326 |
130 |
280 |
58 |
|
QJ 228 |
140 |
250 |
42 |
|
QJ 328 |
140 |
300 |
62 |
|
QJ 1030 |
150 |
225 |
35 |
|
QJ 230 |
150 |
270 |
45 |
|
QJ 330 |
150 |
320 |
65 |
|
QJ 232 |
160 |
290 |
48 |
|
QJ 332 |
160 |
340 |
68 |
|
QJ 234 |
170 |
310 |
52 |
|
QJ 334 |
170 |
360 |
72 |
|
QJ 236 |
180 |
320 |
52 |
|
QJ 336 |
180 |
380 |
75 |
|
QJ 1038 |
190 |
290 |
46 |
|
QJ 238 |
190 |
340 |
55 |
|
QJ 338 |
190 |
400 |
78 |
|
QJ 240 |
200 |
360 |
58 |
|
QJ 1244 |
220 |
400 |
78 |
|
QJ 344 |
220 |
460 |
88 |
|
QJ 1248 |
240 |
440 |
85 |
|
QJ 248 |
240 |
440 |
72 |
|
QJ 1252 |
260 |
480 |
90 |
|
QJ 1256 |
280 |
500 |
90 |
|
QJ 1260 |
300 |
540 |
98 |
|
QJ 1064 |
320 |
480 |
74 |
|
QJ 1264 |
320 |
580 |
105 |
|
QJ 1272 |
360 |
650 |
122 |
|
QJ 1080 |
400 |
600 |
90 |
|
QJ 1084 |
420 |
620 |
90 |
|
QJ 1088 |
440 |
650 |
94 |
|
QJ 1096 |
480 |
700 |
100 |
1. Suffix strutturali e angoli di contatto
Suffix Significato Descrizione dei produttori applicabili
QJ Design di contatto a quattro punti (anello interno diviso) NSK, SKF L'angolo di contatto è generalmente 35 ° (45 ° per il tipo QJ12)
Q Design di contatto a quattro punti (anello esterno diviso) NSK L'angolo di contatto è generalmente 23 ° (45 ° per il tipo Q12)
2. Suffissi del materiale della gabbia
Materiale suffisso applicabile Descrizione dei produttori
Gabbia solida in ottone di tipo finestra MPA (Guida all'anello esterno) FAG, SKF comune nei cuscinetti di tipo QJ
Gabbia solida in ottone di tipo finestra MPB (Guida ad anello interno) NSK Q Tipo Cuscinetto Speciale
Guida a sfera in acciaio a gabbia in fibra di poliammide in fibra di vetro TVP, adatto ad alta velocità
FA Machined Steel Cage (Guida all'anello esterno) resistente all'usura SKF, adatto a carichi pesanti
PHA POLOTHETHETH (PEEK) CAGE SKF Alta temperatura e resistenza alla corrosione
3. Axial clearance suffixes
Descrizione dei produttori applicabili al livello del suffisso
L'autorizzazione assiale C2 è inferiore al gruppo ordinario SKF applicabile al posizionamento ad alta precisione
L'autorizzazione assiale C3 è maggiore del gruppo ordinario SKF consente una maggiore espansione termica
L'autorizzazione assiale C4 è maggiore del gruppo C3 SKF utilizzato in condizioni di lavoro speciali
CNL La metà inferiore del normale controllo del gruppo di gruppo SKF Controllo
4. Suffisso di precisione
Descrizione dei produttori applicabili per l'accuratezza del suffisso
P6 ISO 6 grado (precisione dimensionale e rotazionale) Attrezzatura di precisione ordinaria SKF
P5 ISO 5 grado (alta precisione) Scene di precisione generale come i mandrini della macchina utensile
Stabilità dimensionale NSK di grado super precisione SP in condizioni di lavoro estreme
5. Suffissi di design speciali
Suffix Significato Descrizione dei produttori applicabili
Anello esterno N2 con due scanalature di posizionamento a 180 ° SKF, frocio conveniente per la fissazione assiale
S1 SPECIALE TRATTAMENTO CALORE SPECIALE (stabile inferiore a 200 ℃) SPECIALE SPECIALE PER AMBIENTE ALTA TEMPERATURA
B20 Design di installazione compatta di tolleranza alla larghezza ridotta
6. Suffix di sigillatura e lubrificazione
Suffix Significato Descrizione dei produttori applicabili
2RS a doppia faccia in gomma universale Intrusione anti-liquido
Design universale per polvere di polvere a due facciate a doppia faccia a doppia faccia
HT51 Grease ad alta temperatura (-30 ~+175 ℃) Requisiti di lubrificazione speciali SKF
Scenari di applicazione tipici
Macchinari ingegneristici: supporto del braccio della gru, cuscinetto del giradischi.
Attrezzature industriali: centrifuga, schermo vibrante.
Macchinari di precisione: tavolo rotante strumento ottico, giunto robotico.
Industria dei veicoli: asse di locomotive ferroviari, cuscinetto del mozzo delle ruote.
