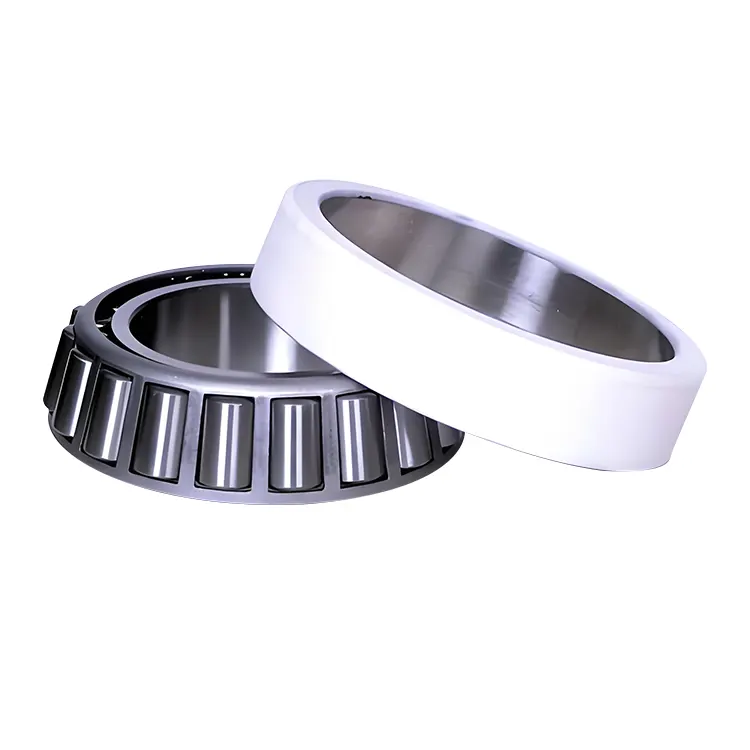

Cuscinetto a rulli con assi isolati elettrici

I cuscinetti a rulli a conici isolati elettrici di alta qualità di alta qualità fabbricati da Komel includono un anello interno, anello esterno, albero cavo e alloggiamento. Le differenze nell'isolamento elettrico comportano differenze nella progettazione o nell'uso di materiali. Il metodo più comune è applicare uno strato di isolamento interno o esterno, come uno strato ceramico, uno strato di resina epossidica e così via. e. Lo strato protettivo è di solito sottile ma ha buone proprietà di isolamento. Implica anche l'uso di dissipatori di calore realizzati in dissipatori di calore, isolando elettricamente le parti in movimento degli anelli interni ed esterni, prevenendo la corrente elettrica.

I tubi interni, i tubi esterni e gli scaffold sono generalmente realizzati con materiali metallici di alta qualità, come il filo in acciaio inossidabile elettricamente isolato (ad es. GCR15) e attraverso adeguati processi di trattamento termico, i requisiti di buona resistenza, rigidità e capacità di carico dei tubi possono essere soddisfatti. I materiali di riscaldamento più comunemente usati sono materiali ceramici come l'ossido di alluminio, che hanno un'elevata resistenza all'usura, eccellenti proprietà termiche e possono mantenere buone prestazioni termiche durante il funzionamento dei cuscinetti. I materiali di isolamento possono essere realizzati in plastica isolante come il politetrafluoroetilene, che ha un buon isolamento elettrico e una bassa resistenza alla corrosione.

I cuscinetti a rulli a conici isolati elettrici hanno buone prestazioni di isolamento elettrico, elevato carico, alta affidabilità, ecc. E. Caratteristiche e sono ampiamente utilizzati in applicazioni industriali come motori industriali, centrali elettriche, macchinari minerari e attrezzature petrolchimiche.

Parametro (specifica)

Suffissi

Relativo al design interno

· Il suffisso del cuscinetto "VL2071" indica che questo cuscinetto è un cuscinetto isolato ad anello interno. Le superfici esterne dei suoi anelli interni ed esterni sono dotate di un rivestimento isolante per ossido di alluminio, che appartiene al rivestimento standard.

· Il suffisso del cuscinetto "VL0241" indica che questo cuscinetto è un cuscinetto isolato ad anello esterno. La superficie esterna dell'anello esterno è rivestita con un rivestimento di ossido di alluminio, che appartiene al rivestimento standard e la capacità di isolamento è alta quanto 1000 V DC

Relativo alla classe di tolleranza

· P0: classe di tolleranza normale. Questa è la classe di tolleranza più comune, adatta per le applicazioni industriali più generali.

· P6: una classe di tolleranza più rigorosa di P0. È applicabile alle situazioni in cui è richiesto un certo livello di precisione di rotazione, come gli assi di alimentazione delle macchine utensili.

· P5: maggiore precisione di P6. È comunemente usato negli alberi principali di macchine utensili ad alta precisione, apparecchiature aerospaziali e altri campi con requisiti di precisione estremamente elevati.

Relativo al gioco

· C1: più piccolo del normale gioco. È adatto a situazioni in cui è richiesto un rigoroso controllo degli spostamenti assiali e radiali, come gli alberi principali delle macchine utensili di precisione.

· C2: la clearance è inferiore alla clearance normale ma maggiore di C1. Viene utilizzato quando è necessario un certo livello di controllo di autorizzazione ma non così severo.

· CN: spazio normale. È la classe di liquidazione più comunemente usata, adatta per le applicazioni industriali più generali.

· C3: la clearance è maggiore del normale gioco. Viene spesso utilizzato in ambienti ad alta temperatura o quando l'interferenza si adatta tra l'albero e l'alloggiamento del cuscinetto è relativamente grande, per compensare la diminuzione della clearance causata dalle variazioni di temperatura o dall'adattamento.

· C4: il gioco è maggiore di C3. È adatto per ambienti di temperatura più elevati o interferenze più grandi.

· C5: il più grande spazio. Viene generalmente utilizzato in condizioni di lavoro speciali con adattamenti ad alta temperatura, ad alta velocità o di grandi dimensioni.

Applicazione

Motori industriali:Soprattutto in grandi motori ad alta tensione e motori a frequenza variabile, è probabile che le correnti dell'albero vengano generate durante il funzionamento. I cuscinetti a rulli affusolati elettricamente isolati possono proteggere i cuscinetti del motore, migliorando l'affidabilità e la durata dei motori.

Generazione dell'energia eolica:Ampiamente utilizzati nei cambi, nei sistemi di imbardata e nei sistemi di controllo del passo dei set di generatori di turbine eoliche, possono impedire che i cuscinetti vengano danneggiati dalle correnti generate a causa di fulmini, squilibri del sistema elettrico, ecc., Garantire il normale funzionamento delle apparecchiature di generazione del vento.

Macchinari minerari:Ad esempio, sugli alberi di trasmissione di apparecchiature come frantoi e mulini a sfere, l'ambiente di lavoro è duro e potrebbero esserci interferenze elettriche. I cuscinetti a rulli affusolati elettricamente isolati possono gestire efficacemente queste situazioni e garantire il funzionamento affidabile dell'apparecchiatura.

Equipaggiamento petrolchimico:In attrezzature come compressori e pompe, possono evitare guasti dei cuscinetti causati da attuali problemi e soddisfare i requisiti dell'industria petrolchimica per la stabilità e la sicurezza delle attrezzature.

Precauzioni per l'installazione e la manutenzione

Installazione:Durante il processo di installazione, si dovrebbe prestare particolare attenzione per evitare danni al rivestimento isolante o ai componenti isolanti. Garantire l'accuratezza dell'installazione e operare in base al corretto processo di installazione per impedire l'impatto sulle prestazioni isolanti e sul normale funzionamento dei cuscinetti a causa dell'installazione impropria.

Manutenzione:Controllare regolarmente le prestazioni isolanti dei cuscinetti per garantire che non vi siano problemi come danni o invecchiamento dello strato isolante. Allo stesso tempo, controlla le condizioni di lubrificazione e sigillatura dei cuscinetti per garantire una buona lubrificazione e stati di tenuta, in modo da prolungare la durata di servizio dei cuscinetti.
